布里奇曼晶体生长炉 - BV-HTRV
BV-HTRV是根据布里奇曼方法用于晶体生长的管式炉。
布里奇曼方法是用预合成材料缓慢地下降，通过一个具有温度梯度的区间。被熔化的材料通过一个较低的温度梯度区间，形成单晶。BV-HTRV管式炉装有用于布里奇曼方法的特殊设计的结构。标准型号，如HTRV 70-250或HTRV 100-250的工作管装有一个升降装置上，需要注意的是，所有的管式炉都可以装这个装置。最常见的有两种炉型，HTRV 70-250和HTRV 100-250。
优势在于加热区短，根据布里奇曼方法，可获得较理想的温度梯度。温度向管式炉底部递减。拉伸结构向着低温区的位移速度可调。样品热电偶紧靠着样品，能精确了解样品的温度。样品和控温热电偶安装在升降装置底部。装载和卸载时，机构可快速反应。或者根据用户指定的晶体生长速度移动。
样品热电偶和控温热电偶在陶瓷工作管附近。工作管两端是水冷法兰。工作管上面的法兰是固定的，底部的螺纹管，连接着工作管和升降装置。当样品向下移动时，螺纹管开始延伸。即使在真空下，样品也可以向下移动。
工作管顶部是连接着真空泵。真空阀门可手动开关。真空度由压电陶瓷真空计控制。惰性气体流量由转子流速计手动控制。为了在工艺开始前降低氧含量，需要进行反复多次的预抽真空和惰性气体冲刷。
该系统可以连接计算机，可记录运行时的所有数据。如，样品位置、热电偶温度。装载和卸载样品时，夹具必须打开。机构可现实快速移动，样品方便拿取。

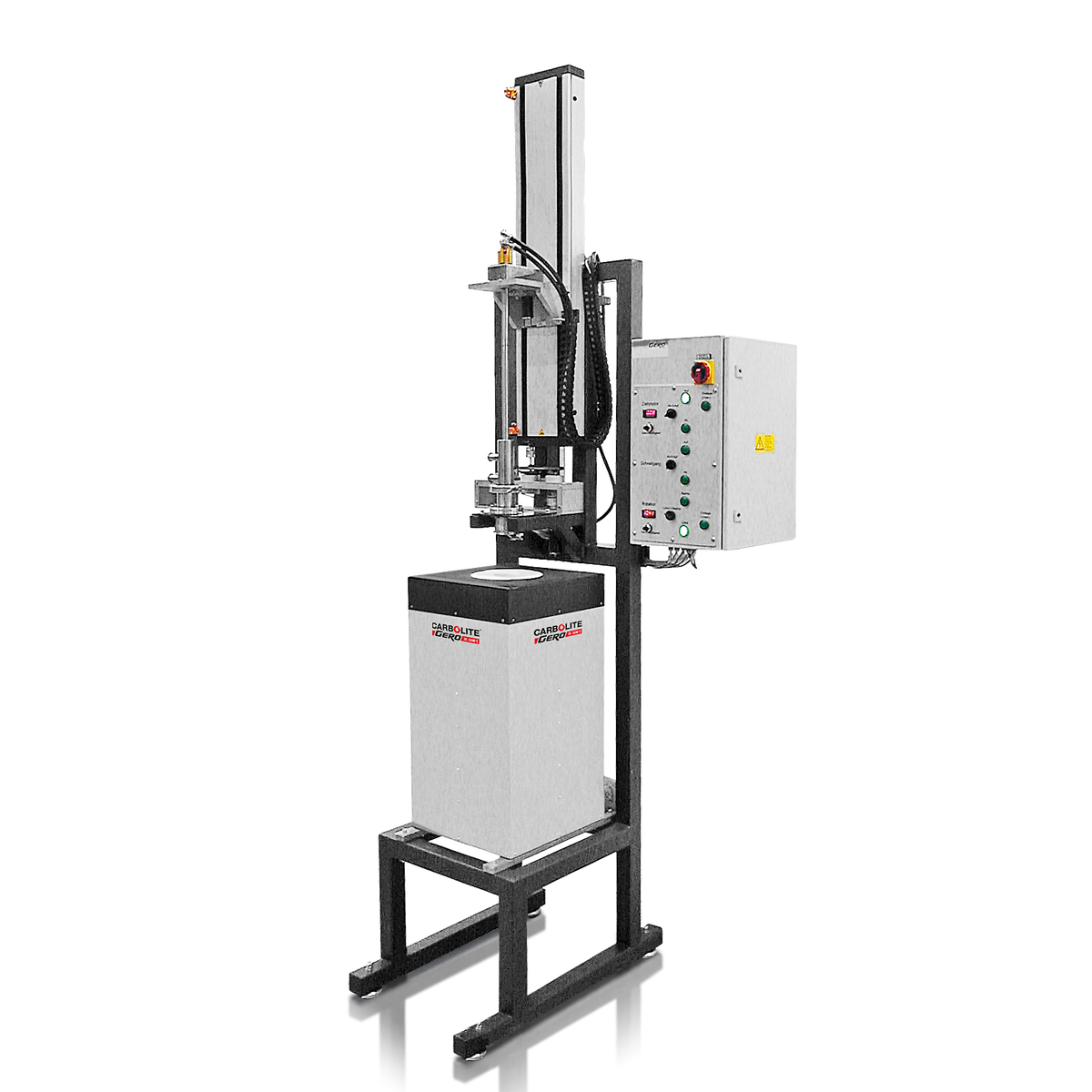

升降装置用于布里奇曼晶体生长，同时可结合不同的单区或多区控温管式炉。
采用布里奇曼-斯托克巴格法的晶体生长过程。
根据需要，软件和硬件配置都有多种选择。
手动控制版本由欧陆控制器控制温度。阀门和泵通过相应用面板上的简单按钮进行操作。为便于数据记录，可使用 iTools 软件和 PC 连接。
最高温达到1800°C的标准布里奇曼晶体生长炉
BV-HTRV-250/18: 加热长度250mm，最高温度达到1800°C的布里奇曼晶体生长炉，系统配置预抽真空泵
布里奇曼炉采用InGa-bath，最高工作温度可达2200°C

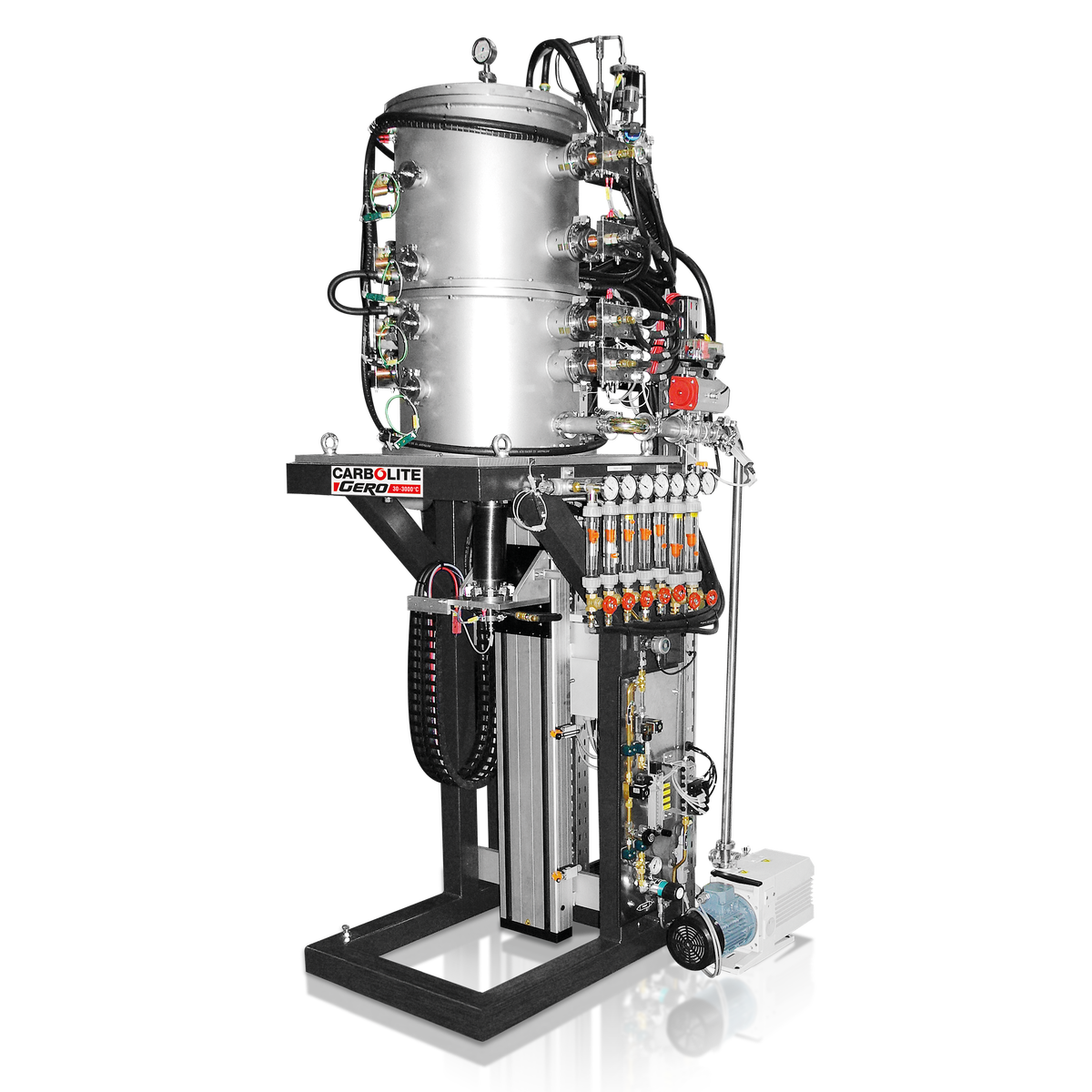

布里奇曼炉在高真空下最高温度可达2200°C（用户设计）
最高温达到1800°C的标准布里奇曼晶体生长炉
布里奇曼炉可调整角度，最高工作温度可达1600°C（客户定制）
布里奇曼晶体生长炉的加热元件是二硅化钼，垂直安装。矩形炉壳内的保温材料为真空成型的纤维板。炉壳上还有用于同外部对流冷却的孔。考虑到样品的熔点，炉子的最高温度有 1600 °C、1700 °C、1800 °C。升降装置的两个马达，可实现不同的齿轮比。如：可达到约10 mm/s的移动速度；鉴于布里奇曼生长工艺，拉伸速度仅为0.00001 mm/s (10 nm/s)。
水冷法兰的水管都套在护套内。控温热电偶型号为B型。可根据要求选配过温保护器。推荐安装过温保护器，因为晶体生长工艺时间长，多数处于无人看守的状态。
如果布里奇曼晶体生长所需的温度要高于1800℃，Carbolite Gero可提供合适的解决方案。请联系我们获取详细信息。
| BV-HTRV 70-250 | BV-HTRV 100-250 | |
|---|---|---|
| Tmax (°C) | 1600, 1700, 1800 | 1600, 1700, 1800 |
| 最大外管径（mm） | 70 | 100 |
| 加热长度 (mm) | 250 | 250 |
| 外部尺寸H x W x d（mm） | 1800 x 950 x 750 | 1800 x 950 x 750 |
| 重量（KG） | 300 | 300 |
| 控制柜尺寸H x W x d（mm） | 850 x 560 x 600 | 850 x 560 x 600 |
| 控制柜重量（KG） | 60 | 60 |
| 功率 (kW) | 5 | 6.5 |
保留技术变更和出错的权利
