HMI和PLC控制系统

西门子触摸屏PLC系统

PLC系统配有触摸屏。根据炉子和应用，多种尺寸触摸屏可选。控制系统多页显示参数设置、实时图标和报警信息。HMI可与温度控制器和PLC系统相连，可提供完全集成复杂的控制系统。通过HMI触摸屏可访问、编辑所有操作参数。 可设置参数:

• 温度
• 流速
• 压力
• 循环风机转速
• 冷却风扇转速
• 阻尼阀定位

• RS232或RS485
• 以太网
• 通过以太网或者U盘记录数据
• 电脑或手持设备通过访问网页远程显示控制系统

WinCC和TP1900

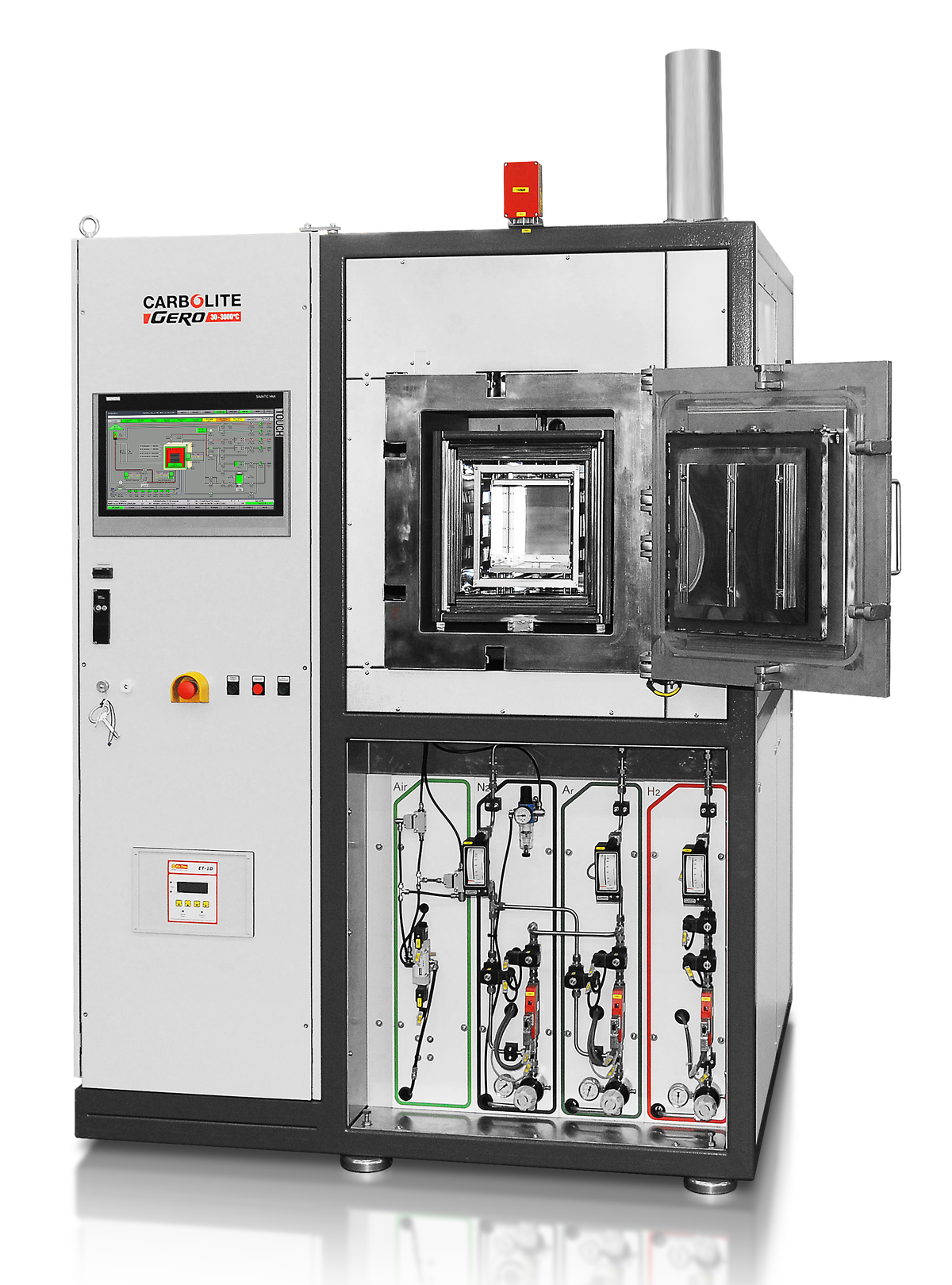

<з>基于西门子S7-300，标准真空箱式炉可配置TP1900和WinCC PLC控制器。

TP 1900控制器，19”显示屏，可储存20个独立加热程序，最多可编写25个步骤。触摸屏可编程自动控制马弗炉，记录全部工艺和操作数据。CSV文件可用于后续分析及评估。可选远程控制。

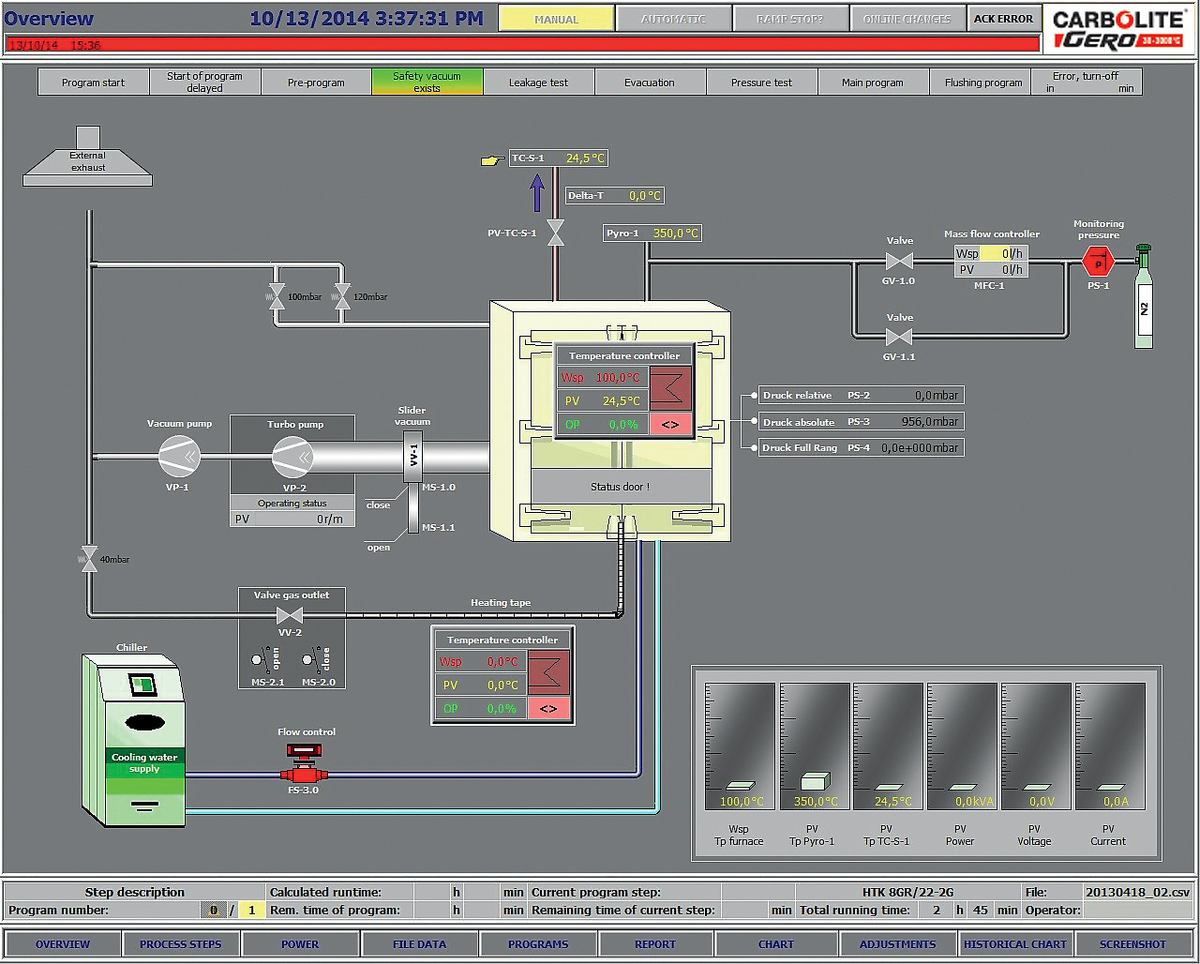

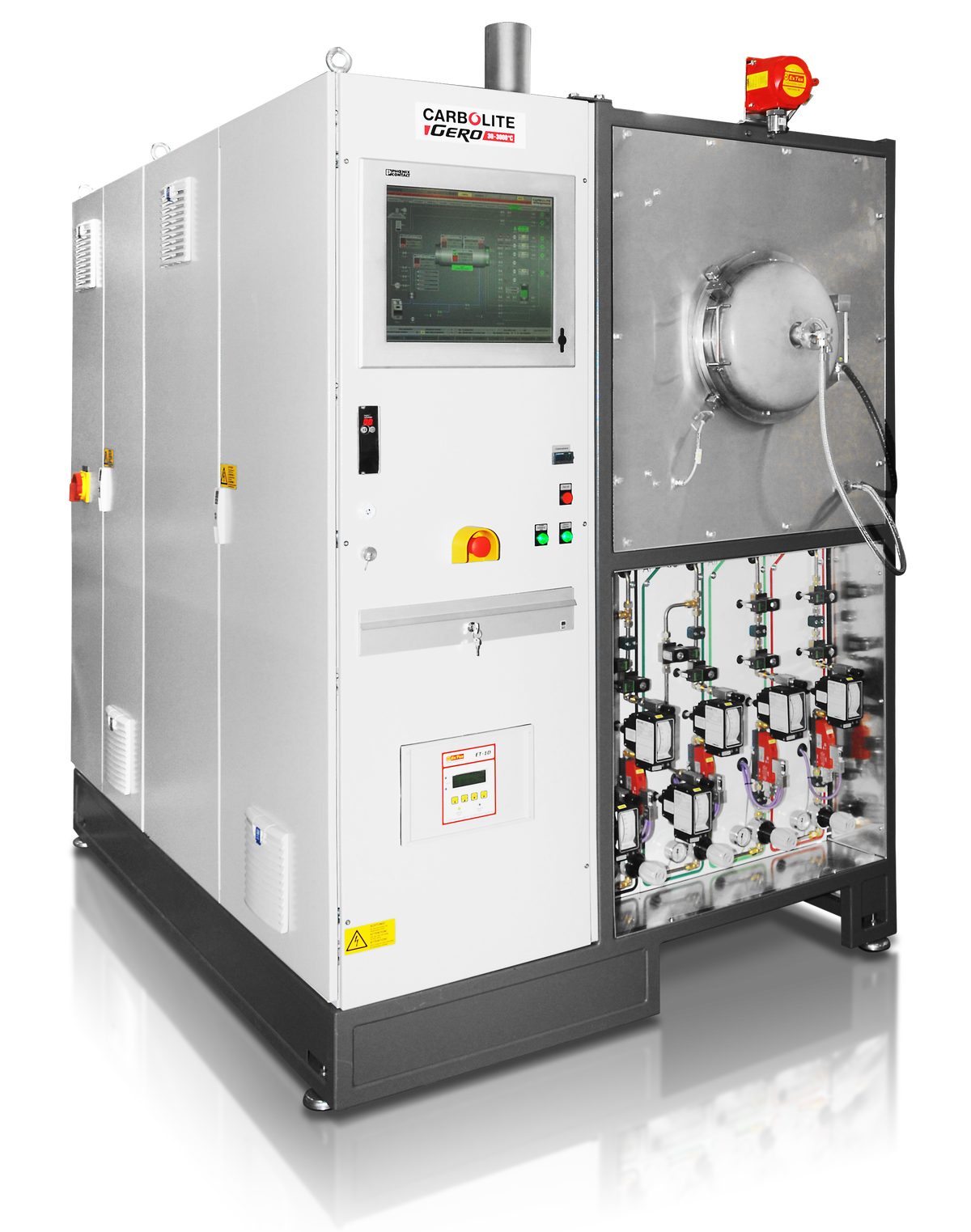

WinCC控制单元，可储存50个独立加热程序，每个程序最多可编写30个步骤。触摸屏可编写程序自动控制马弗炉，记录所有工艺和操作数据。CSV文件可用于后续分析及评估。可选远程控制。完整PC包含WinCC控制单元，该系统比TP 1900更灵活。TeamViewer程序可安装在另外一台电脑上，允许其他人访问马弗炉。

真空箱式炉可使用PLC安全系统，如氢气反应气氛。

更简洁的欧陆Mini 8控制器，可储存12个独立的加热程序，最多可编写16个步骤。每个步骤包含升温、降温、保温时间甚至是温度跃变。可控制泵、质量流量计或阀门。可选远程控制和编程。Mini 8控制器配有4.3”或7.5”两种尺寸的彩色触摸屏。</з>

先进的PID控制

配有PLC系统，可单独编程PID温度控制器。一个马弗炉可配置串级控制器。
