Nadcap AMS2750G & CQI-9 标准

Nadcap由功能审查协会（PRI）制定，其功能为一系列特殊工艺和产品提供官方认证的质量保证体系。这些产品被用在航空航天领域。最早是由波音公司提出的，如今被西方航空航天制造商所采用。

Nadcap在航空航天领域变得越来越重要，被相关单位认可，如：GE航空、罗尔斯·罗伊斯、摩天宇、斯奈克玛、法国特博梅卡、波音、沃特飞机工业公司、庞巴迪、霍尼韦尔、美国汉胜公司、美国西科斯基飞机公司。设备制造商和最终使用者必须遵循SAE AMS 2750G的要求。根据这个标准，烘箱和工业炉被定义了温度均匀性和控制仪表类型。

Carbolite Gero在航空领域积累了大量的经验，为用户提供了各种符合AMS2750G、CQI-9标准的烘箱和工业炉。

符合AMS2750G标准的设备须明确以下要求：

温度范围
温度均匀性要求或等级：1、 2、3、4、5 、6 (详见下文)
温度仪表或类型：A、B、C、D 、D+, E (详见下文)
均温区尺寸 – H x W x D
温度均匀性测试 (TUS)要求：装载或空炉
系统精度 (SAT) 要求

烘箱/马弗炉Nadcap体系等级划分

等级	温度均匀性
1	± 3°C
2	± 5 °C / ± 6 °C
3	± 7 °C / ± 8 °C
4	± 10°C
5	± 14°C
6	± 28°C

_{对于1类炉温度均匀性是± 3 °C，烘箱炉膛的容积远大于均温区。如果均温区容积为600 mm x 600 mm x 600 mm，推荐的炉膛容积至少是800 mm x 800 mm x 800 mm}

Nadcap仪表类型

控制仪表类型分为：A、B、C、D, D+, 或E，它们区别请见下表，及其安装在均温区内的记录热电偶，用于记录其数据的仪表序号。

	仪表组成	类型 A	类型 B	类型 C	类型 D	类型 D+	类型 E
(1)	带温度显示的控制仪表	X	X	X	X	X	X
(2)	控温传感器	X	X	X	X	X	X
(3)	工艺记录仪	X	X	X	X	X
(4)	过温保护仪表	X	X	X	X	X
(5)	过温保护传感器	X	X	X	X	X
(6)	多通道图型记录仪 (或用工艺记录仪的单独通道)	X	X	X
(7)	连接在多通道记录仪上的高温传感器	X		X
(8)	连接在多通道记录仪上的低温传感器	X		X
(9)	连接在多通道记录仪的负载传感器	X	X
(10)	每个控温区用于记录的传感器					X

Nadcap AMS2750G & CQI-9 标准 - 范例

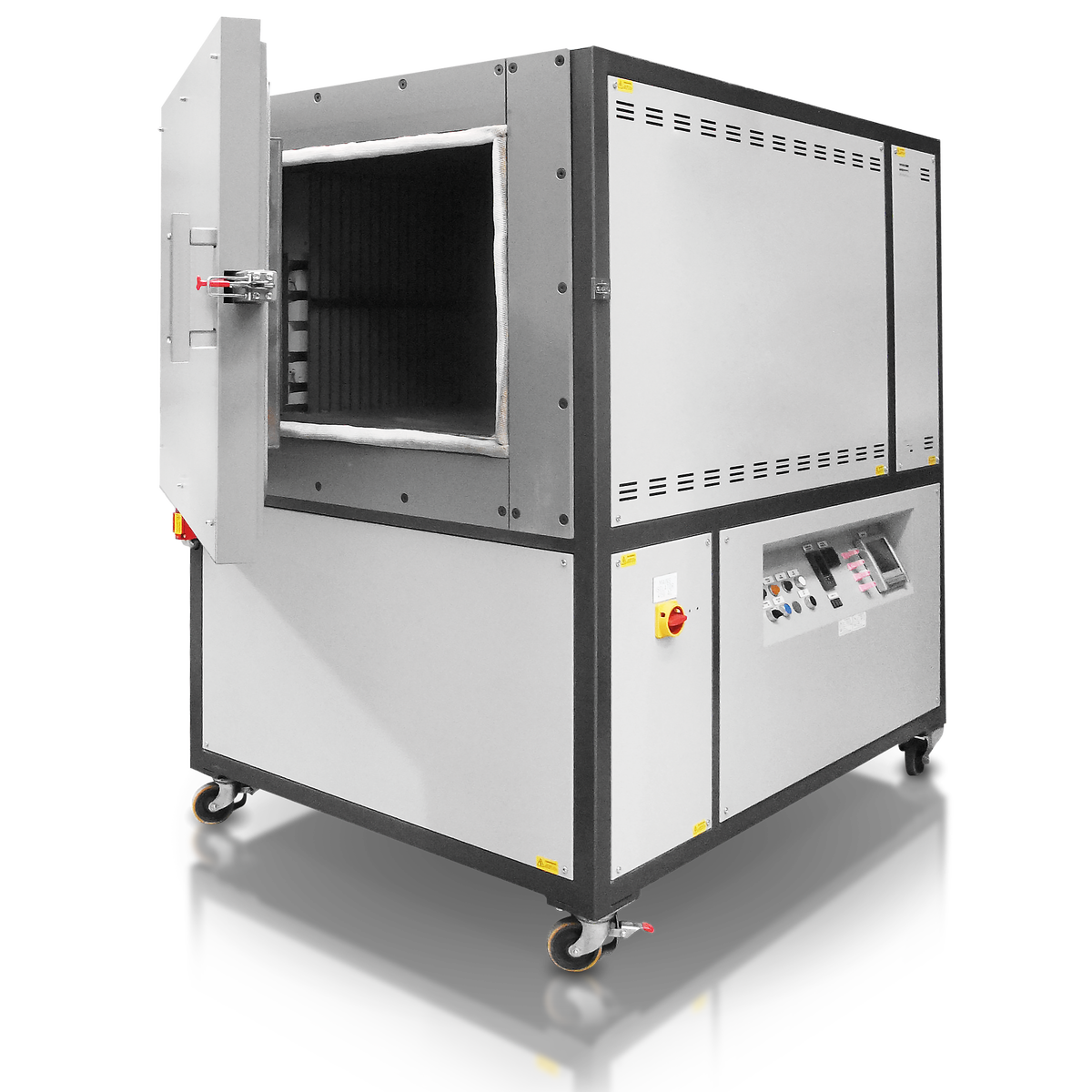

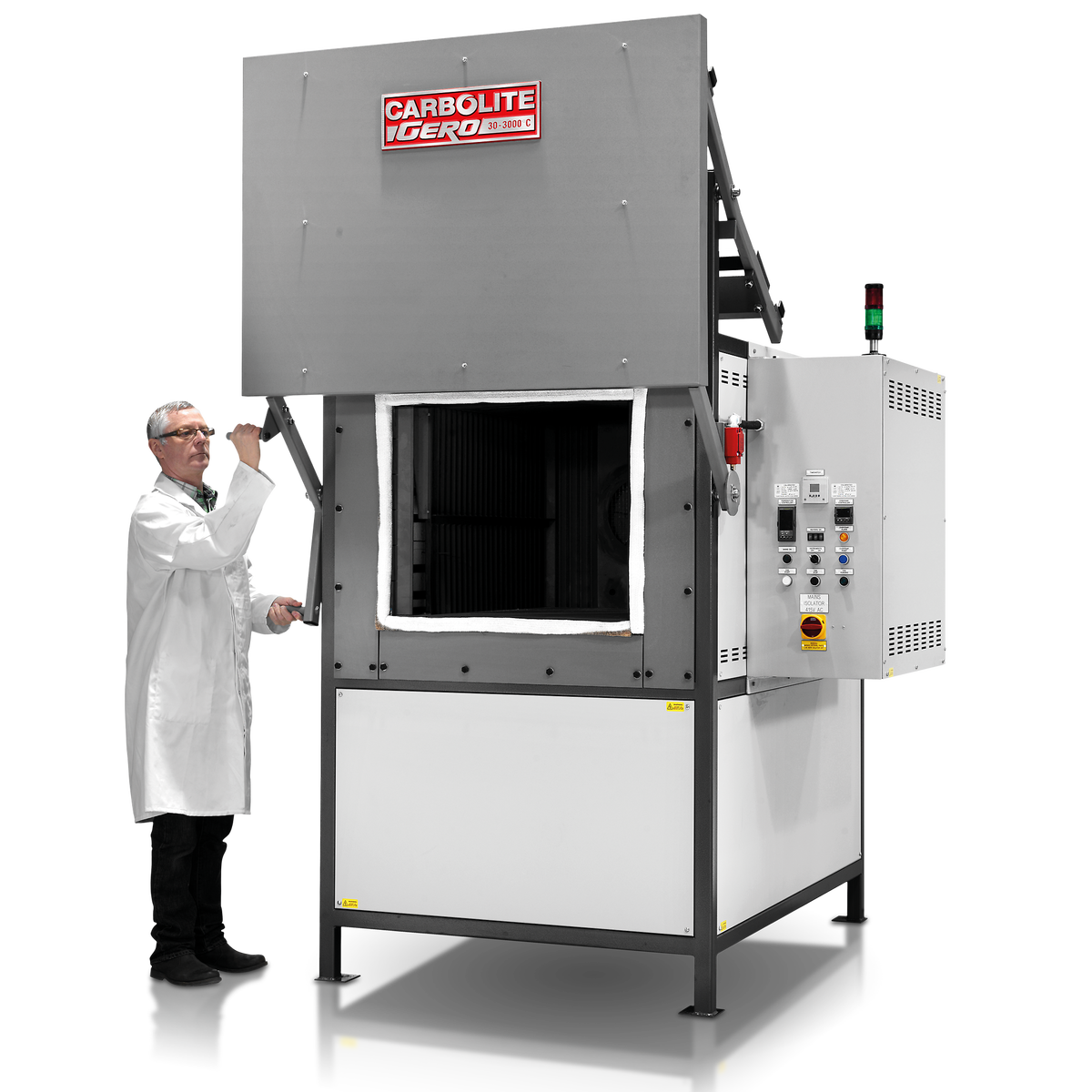

HRF 7/324高温空气循环烘箱，控制面板安装在侧边，完全满足AMS2750G标准

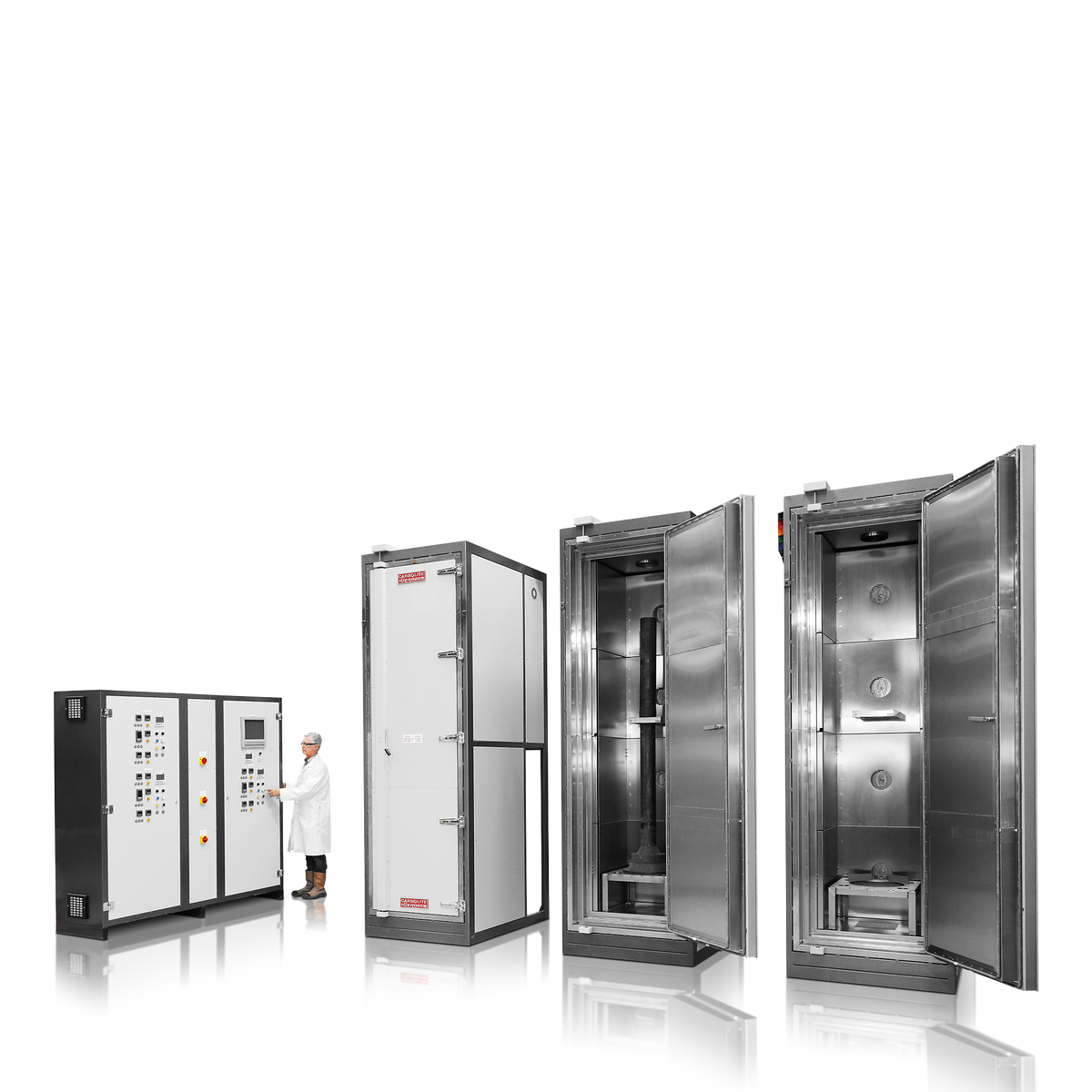

用户定制的满足航空航天标准的垂直循环烘箱，三台

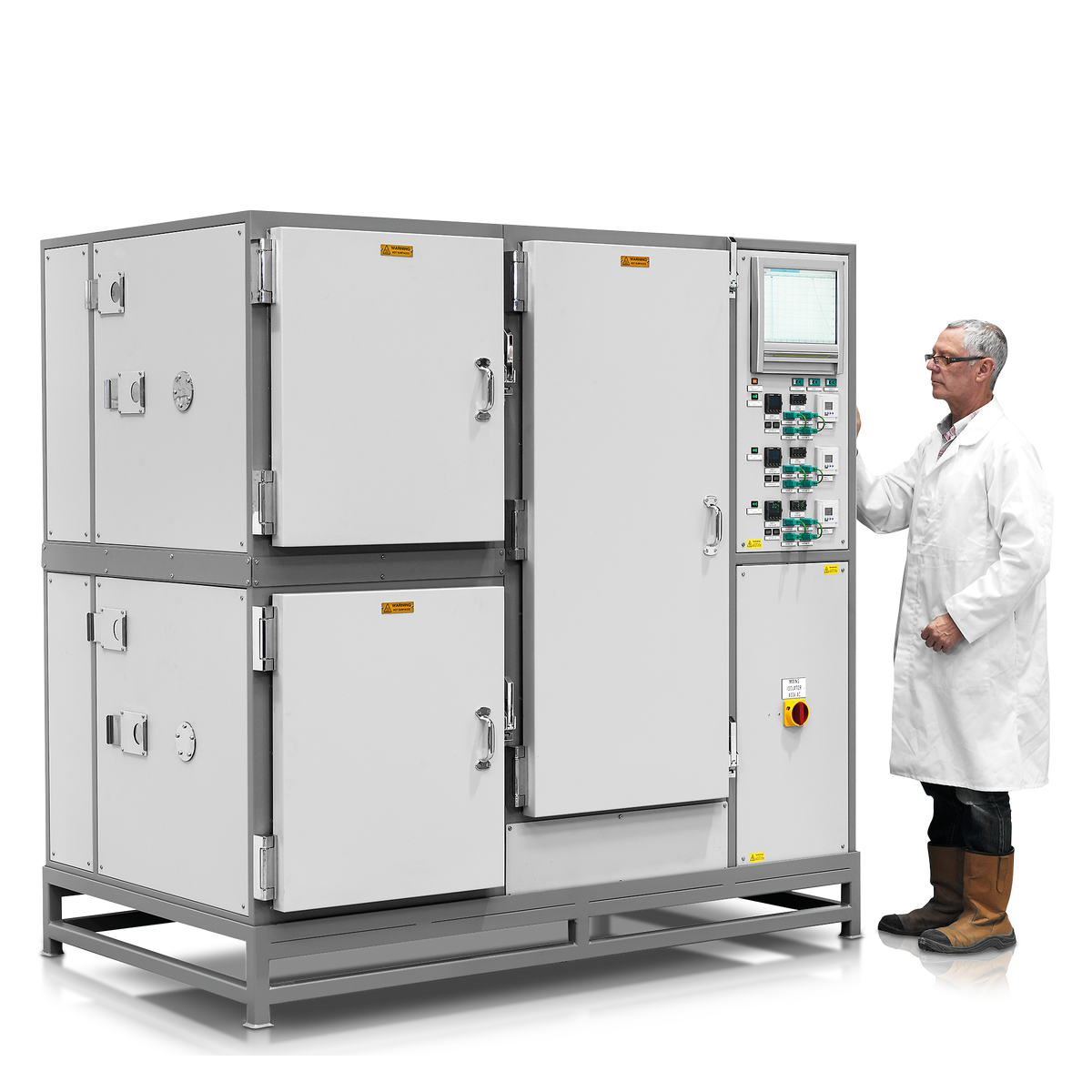

整合了3个炉膛的系统，满足AMS 2750G，二级炉，D类仪表的热处理工艺要求。

_{保留技术变更和出错的权利}
