Carbolite Gero 的 TSR 旋转管式炉系列结合了为 TS 分体式管式炉系列相同创新以及处理大批量自由流动材料(例如粉末)所需的设备。

TSR 系列包括一个水平安装在底座上的分体式管式炉,并配有摩擦驱动旋转系统,工作管旋转速度高达 10 rpm。 框架可以手动倾斜到最大 6° 的角度,以满足被加工材料的要求。 工作管可以轻松更换,以满足过程的不同物理或化学要求。 可选的内置气体系统使用户能够装备 TSR 旋转管式炉以在可控气氛下运行。

总览

最高温度
1150 °C
炉体 Ø
125 mm
加热长度(s)
1000 mm
控温区数量
1 区或3区
方向
水平

卡博莱特盖罗新型管式炉系列经过了特别的设计。 超过80年的热力工程经验的结晶,将最新的技术与坚固的结构,高品质的组件以及时尚的现代美学相结合。

TSR 的旋转运动有助于增加样品在工作管内气氛中的暴露表面积,有助于加快反应时间并提高整体产量。5升容量的振动给料机和相应的收集料斗使 TSR 成为连续热处理工艺的理想选择。

高品质加热元件

  • 优异的温度均匀性
  • 快速升温和冷却速率
  • 整个加热长度的温度均匀性无与伦比

优质的保温性能

  • 低能耗
  • 外壳温度低
  • 使用寿命长

在兼容的移动设备上查看此网页,您可以点击 "立方体 "图标,查看产品的增强现实图像。

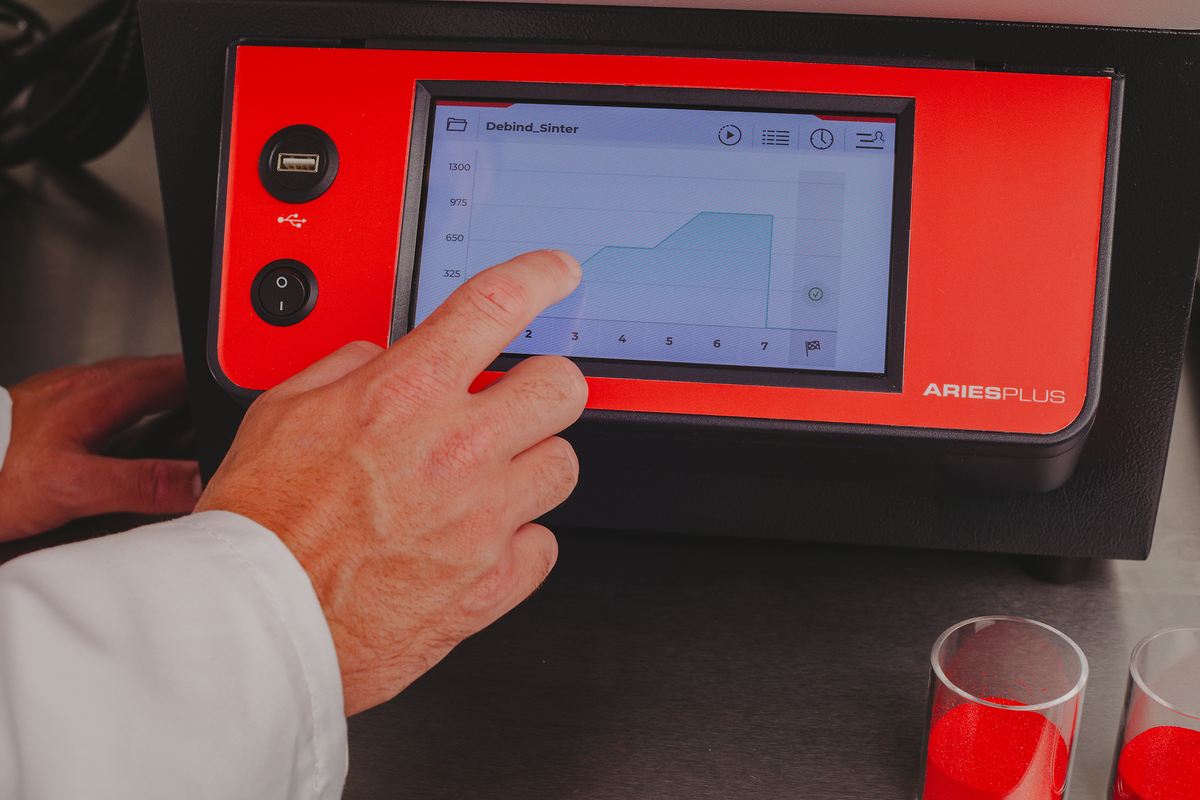

CC-T1 触摸屏控制器

CC-T1 触摸屏控制器

TSR旋转管式炉配备了以太网通讯功能和一个可编程控制器,该标准控制器具有24个程序段:

  • 配有卡博莱特盖罗EPC3016P1控制器的单区控温管工炉
  • 配备卡博莱特盖罗CC-T1触摸屏控制器的三区控温管式炉

选项

  • 超温保护(保护贵重的样品,或用于无人值守的操作)
  • 提供一系列具有数字通信选项的精密数字控制器,多段编程器和数据记录器。 更多信息.

卡博莱特盖罗TSR 旋转管式炉可配备气体连接以适应可控气氛应用。 气体系统内置于炉体中,必须在订购时指定所需的气体和控制方法。 选项包括手动流量计或数字质量流量控制器。 TSR 可选择不同的工作管。 请注意,最高工作温度取决于所选工作管材料的特性。 为了准确控制样品材料进入炉子的流量,TSR 标配了一个 5 升的料斗和振动进料器。 还包括一个带手动卸料阀的 5 升收集料斗,以安全收集处理过的材料。

选项

  • 惰性气氛套件,能在可控气氛下操作
  • 惰性气氛供气系统最多可使用3种非反应性气体(可通过手动或自动控制)
  • 带螺旋给料器的料斗

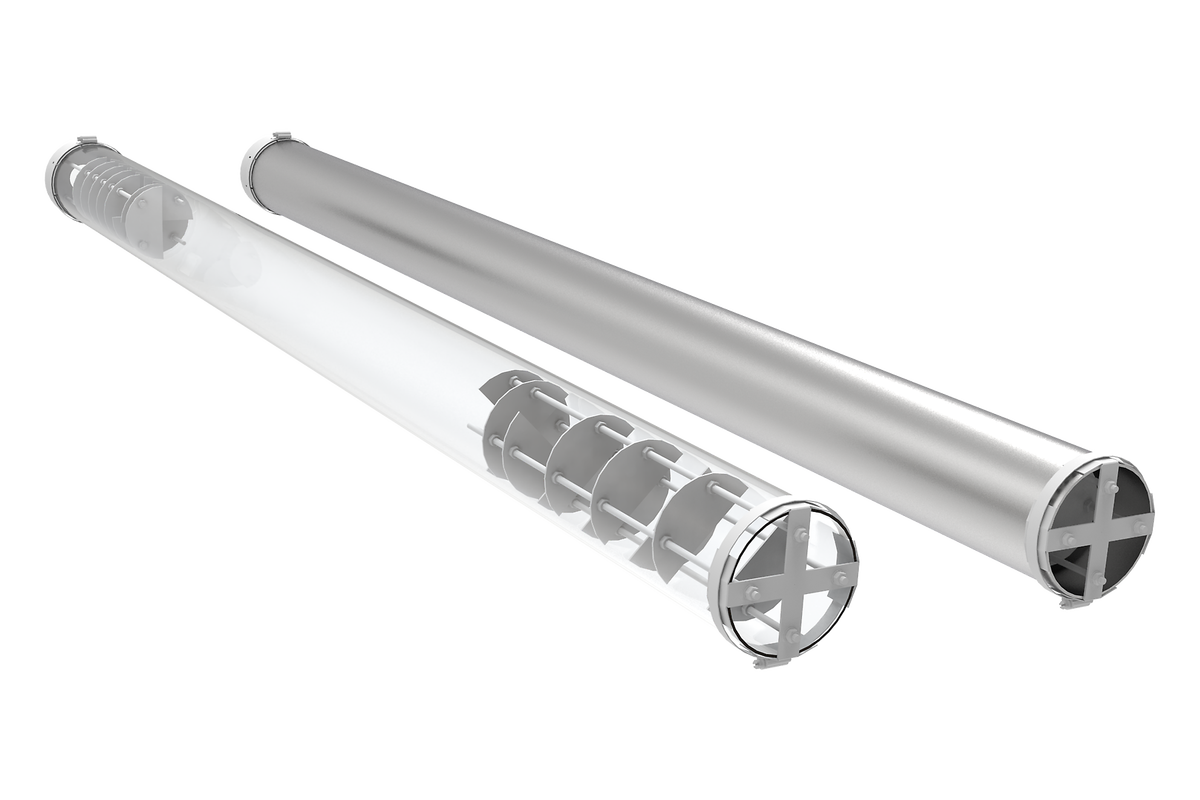

标准石英工作管和可选金属工作管

标准石英工作管和可选金属工作管

通过数字流量计控制气体流量

通过数字流量计控制气体流量

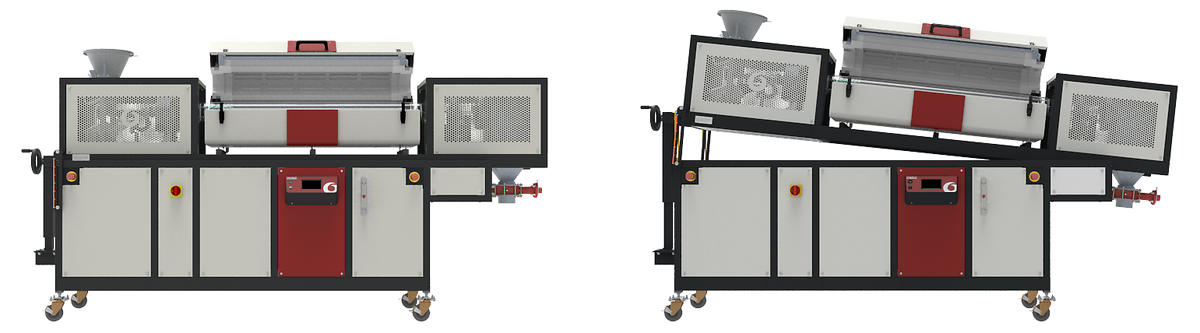

TSR 转管炉系列 倾角

为了辅助材料通过工作管,TSR 可以使用手动上链轮最大倾斜 6°。 通过调节倾斜角度,操作者可以控制物料在旋转管式炉加热区内的停留时间; 改变角度的能力确保 TSR 能够灵活地处理具有各种粒度的许多不同材料,例如从颗粒到粉末。

TSR旋转管式炉: 倾角

应用实例 Torrefaction & bio-coal

Torrefaction is a thermochemical process carried out in the absence of oxygen to cause the partial decomposition of biomass. Water and volatiles are released from the biomass to leave a solid, dry material known as bio-coal. For some applications, bio coal can be used to replace traditional fossil fuels, thus helping to reduce CO2 emissions.

In this video, both RETSCH cutting mill SM 300 and the CARBOLITE GERO rotating tube furnace TSR have been used as a part of a torrefaction process to create bio-coal fuel.

The Verder Scientific companies provide solutions to support your process every step of the way, from sample preparation and analysis, to heat treatment, and more.

产品视频: Torrefaction with Carbolite Gero & Retsch


点击观看视频

产品视频: Torrefaction with Carbolite Gero & Retsch
TSR1 11/125/1000 TSR3 11/125/1000
最高温度(℃) 1150 1150
最大外管径(mm) 125 125
温区 1 3
加热长度 (mm) 1000 1000
工作管长度 (mm) 2000 2000
尺寸: 外部 高 x 宽 x 深 (mm) 1830 x 3150 x 700 1830 x 3150 x 700
最大功率 (W) 6000 6000

保留技术变更和出错的权利

请注意

  • 最高连续工作温度为 1050 °C (最高工作温度取决于工作管材料)
  • 均配备N型热电偶

型号命名释义

TSR1 11/125/1000控温区数量: 1 区或3区
TSR1 11/125/1000最高温度: 1150 °C
TSR1 11/125/1000炉体 Ø: 125 mm
TSR1 11/125/1000加热长度(s): 1000 mm
