卡博莱特盖罗的多功能新型TF管式炉系列融合了高品质的加热元件和创新的保温设计,可在保持降低的外壳温度和功耗的同时实现一流的性能。
TF系列在设计时考虑了灵活性。 插入式工作管和工作管适配器的使用,允许单个管式炉适配多种直径的工作管,而工作管本身也可以轻松更换,以满足工艺的不同物理或化学要求。
可选的工作管套件使用户能够配置TF系列管式炉,以便在真空或可控气氛下运行。

总览

最高温度
1100, 1200, 1600°C
炉体 Ø
32, 60, 100, 125 mm
加热长度(s)
150, 180, 300, 450, 600, 800, 1000, 1200 mm
控温区数量
1 区或3区
方向
所有型号均可水平或垂直放置

TF管式炉系列 引领热处理技术

卡博莱特盖罗新型管式炉系列经过了特别的设计。 超过80年的热力工程经验的结晶,将最新的技术与坚固的结构,高品质的组件以及时尚的现代美学相结合。

高品质加热元件

  • 优异的温度均匀性
  • 快速升温和冷却速率
  • 整个加热长度的温度均匀性无与伦比

优质的保温性能

  • 低能耗
  • 外壳温度低
  • 使用寿命长
产品视频: TF管式炉系列


点击观看视频

产品视频: TF管式炉系列

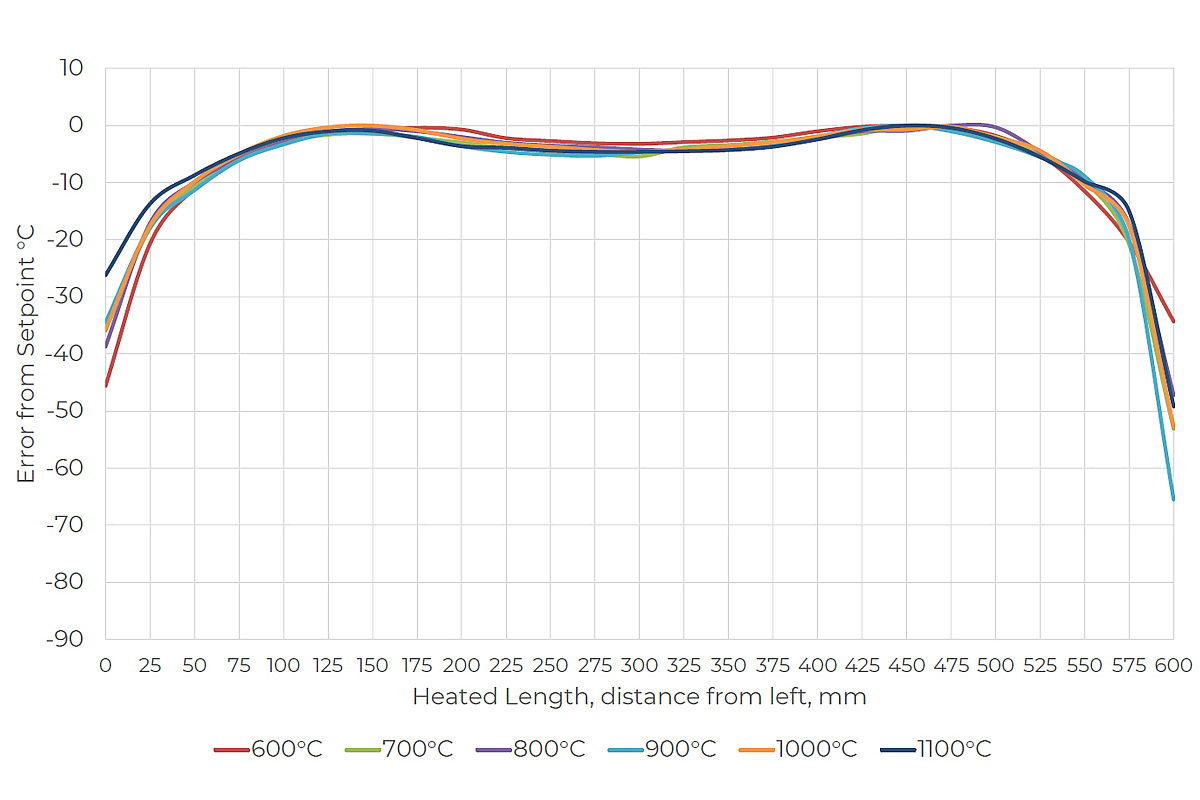

TF3 12/125/600

在受控的实验室条件下进行测量。结果可能会有所不同,这取决于特定的工艺变量,如气体流速、真空度和样品材料、尺寸/密度。

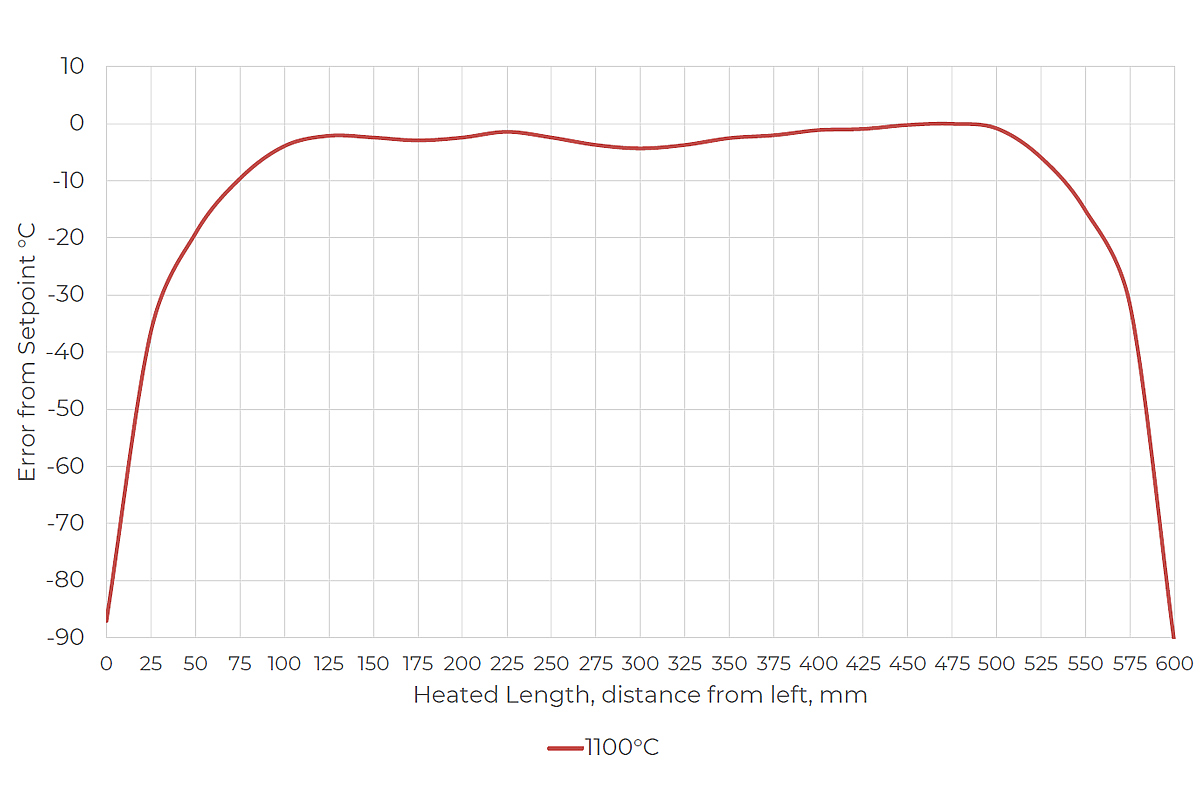

TF3 12/60/600

在受控的实验室条件下进行测量。结果可能会有所不同,这取决于特定的工艺变量,如气体流速、真空度和样品材料、尺寸/密度。

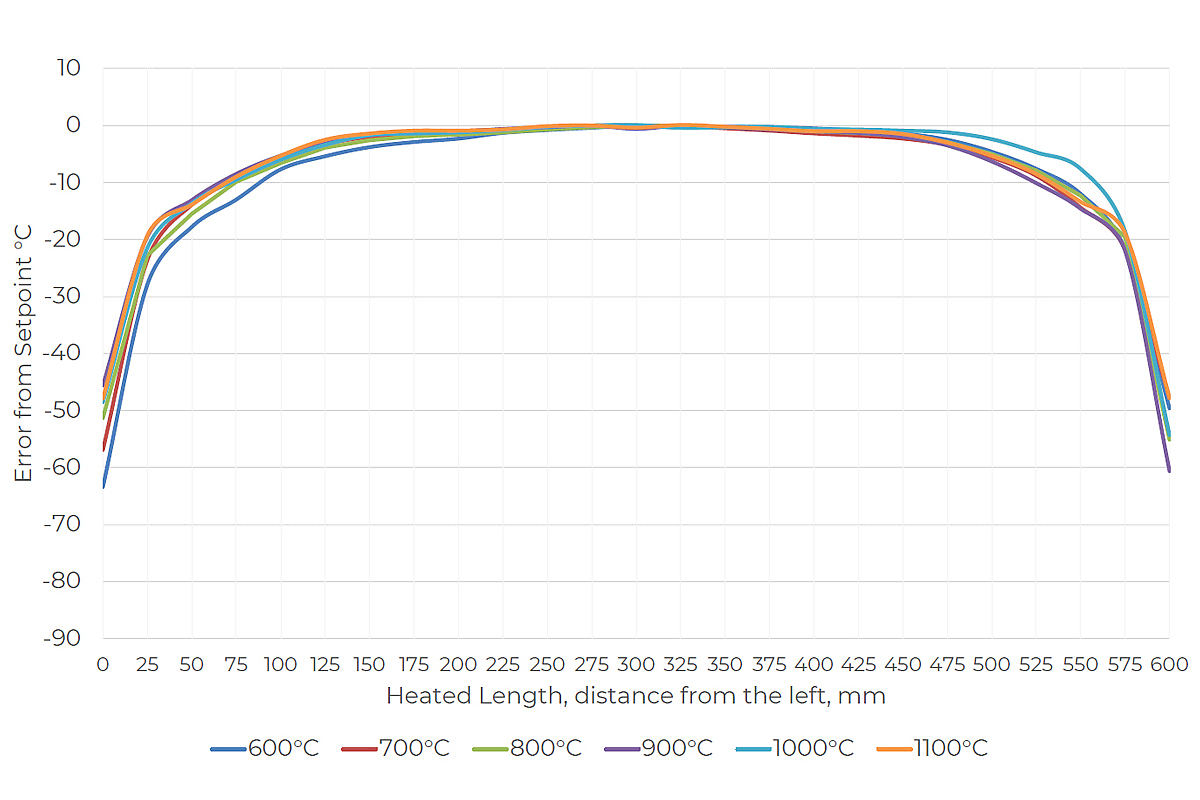

TF1 12/125/600

在受控的实验室条件下进行测量。结果可能会有所不同,这取决于特定的工艺变量,如气体流速、真空度和样品材料、尺寸/密度。

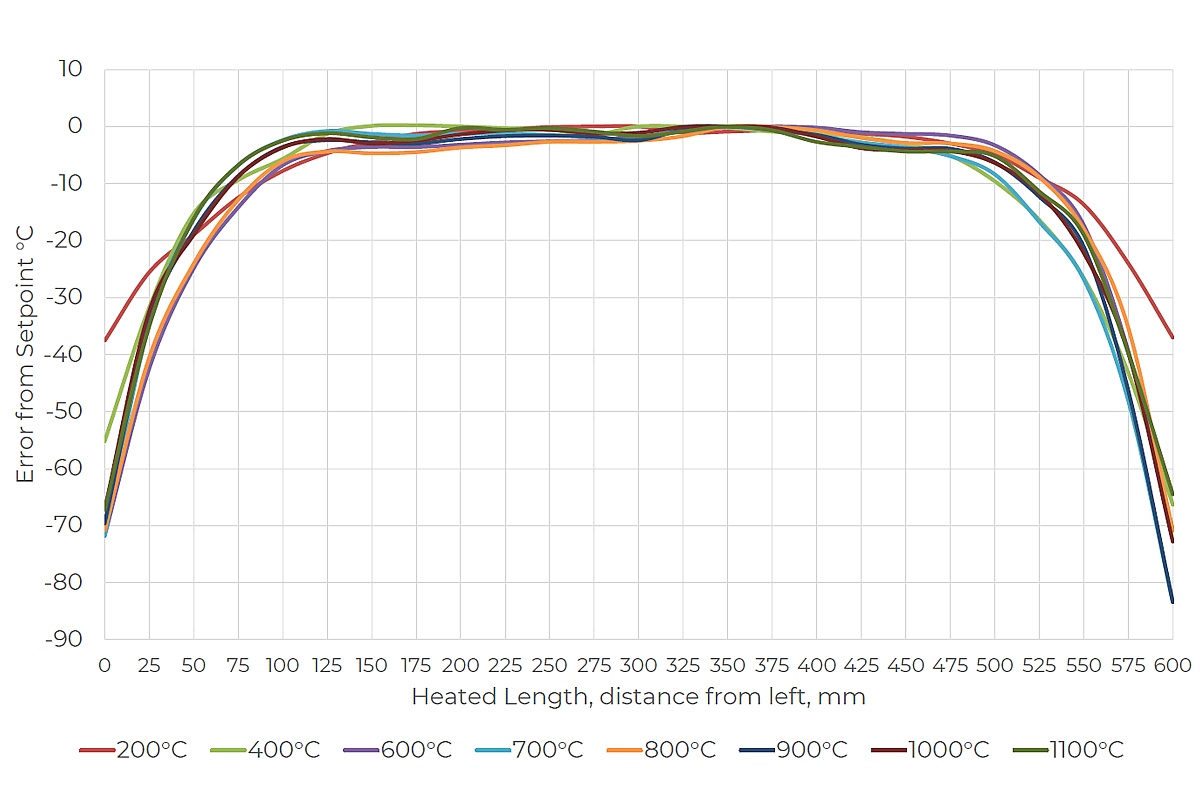

TF1 12/60/600

在受控的实验室条件下进行测量。结果可能会有所不同,这取决于特定的工艺变量,如气体流速、真空度和样品材料、尺寸/密度。

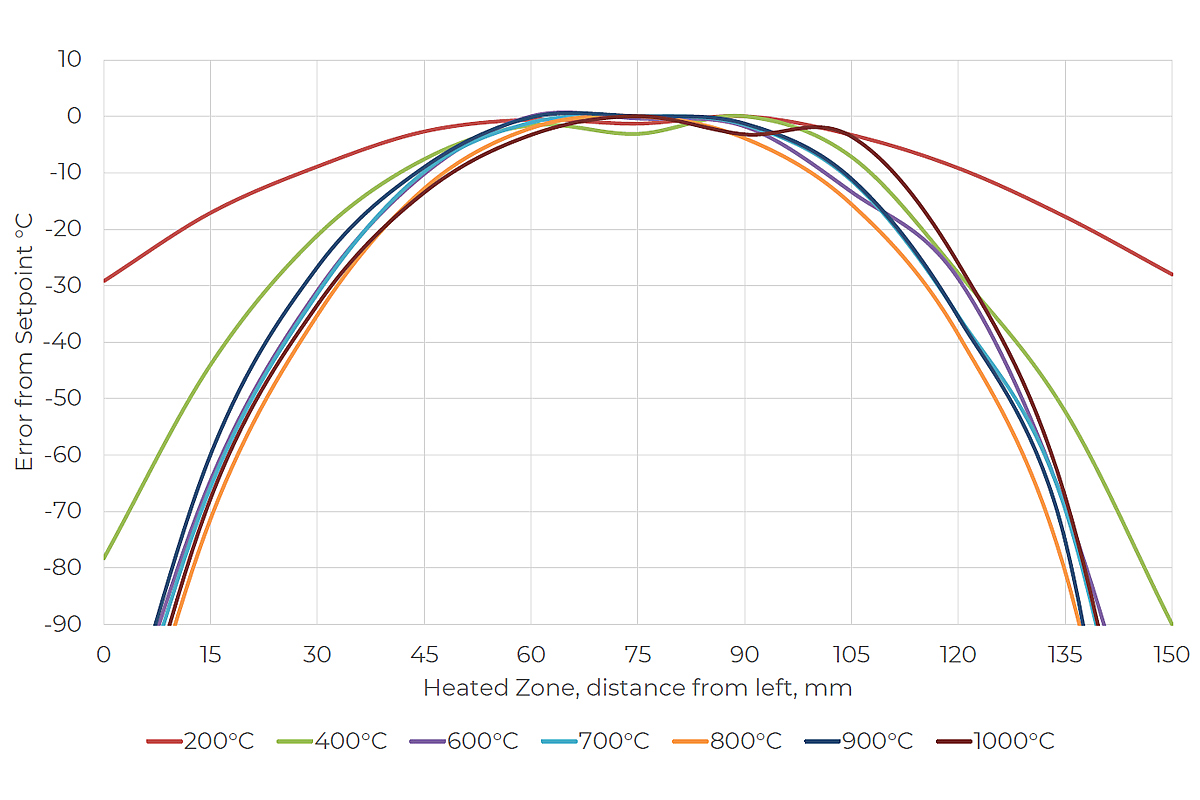

TF1 11/32/150

在受控的实验室条件下进行测量。结果可能会有所不同,这取决于特定的工艺变量,如气体流速、真空度和样品材料、尺寸/密度。

TF管式炉系列 温度控制与通讯

TF管式炉配备了以太网通讯功能和一个24段的可编程控制器:

  • 配有卡博莱特盖罗EPC3016P1控制器的单区控温管工炉
  • 配备卡博莱特盖罗CC-T1触摸屏控制器的三区控温管式炉

选项

  • 超温保护(保护贵重的样品,或用于无人值守的操作); 1600°C 型号标配此选项
  • 提供一系列具有数字通信选项的精密数字控制器,多段编程器和数据记录器。 - 更多信息.

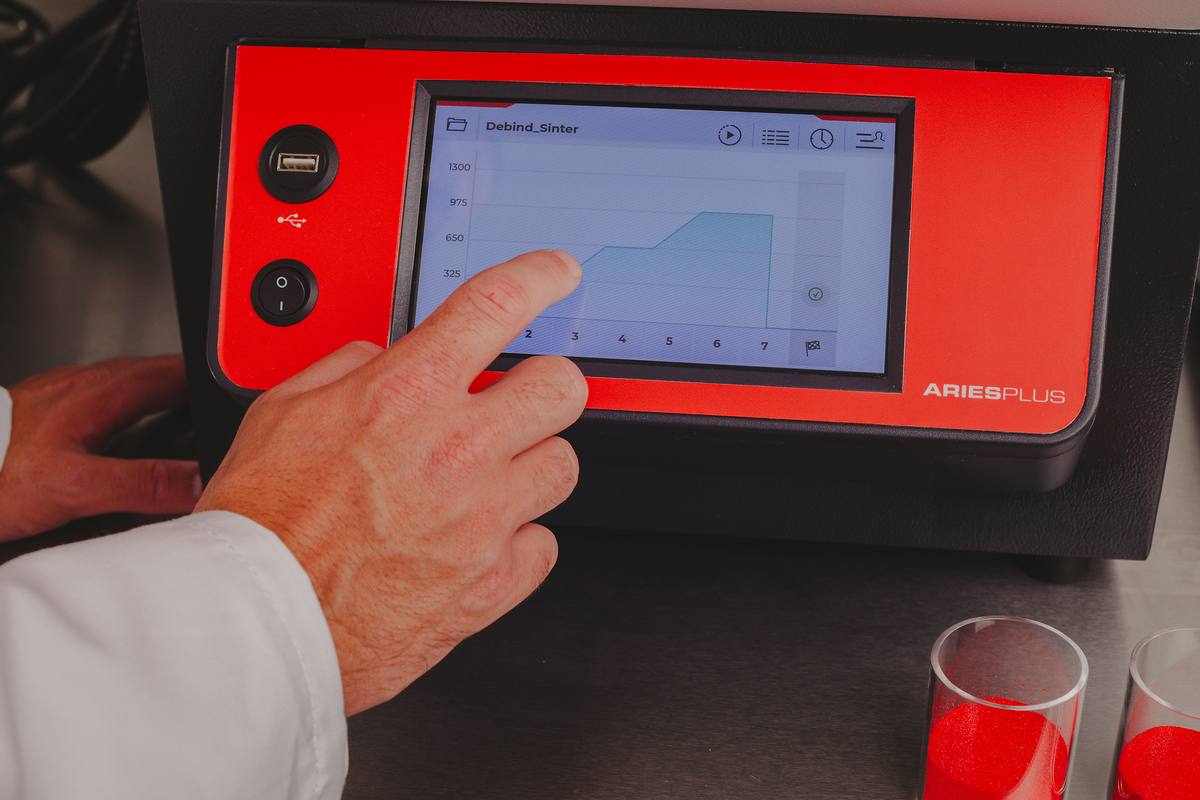

CC-T1 触摸屏控制器
CC-T1 触摸屏控制器

TF管式炉系列 极快的升温速率

卡博莱特盖罗管式炉配备了高品质的加热元件,旨在实现快速加热率。

通过加快热处理过程,优化实验时间

精确的温度测量是在卡博莱特盖罗实验室进行的,适用于所有型号。

所示管式炉模型的最大加热率

所示管式炉模型的最大加热率

用石英工作管和安装端塞后进行测量

所示管式炉模型的最大冷却速度

所示管式炉模型的最大冷却速度

用石英工作管和安装端塞后进行测量

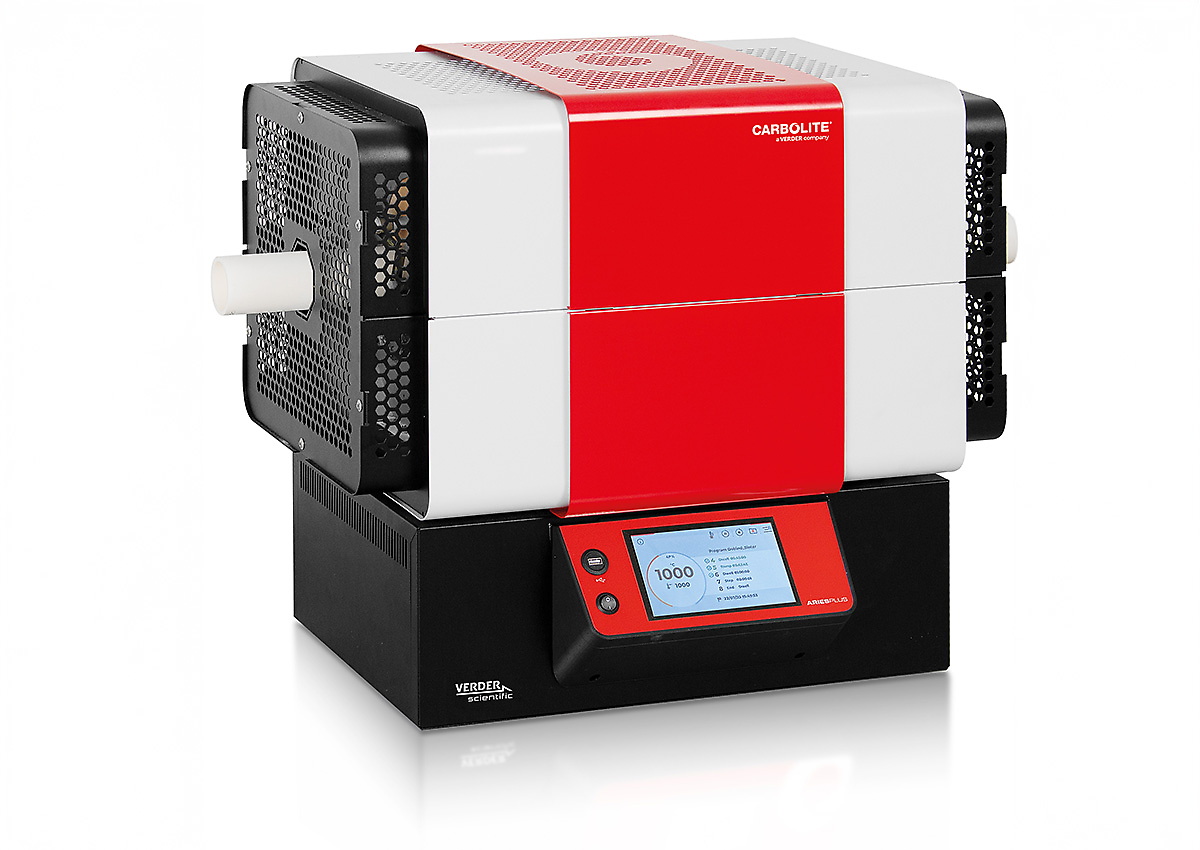

标准配置,加热长度可达600毫米

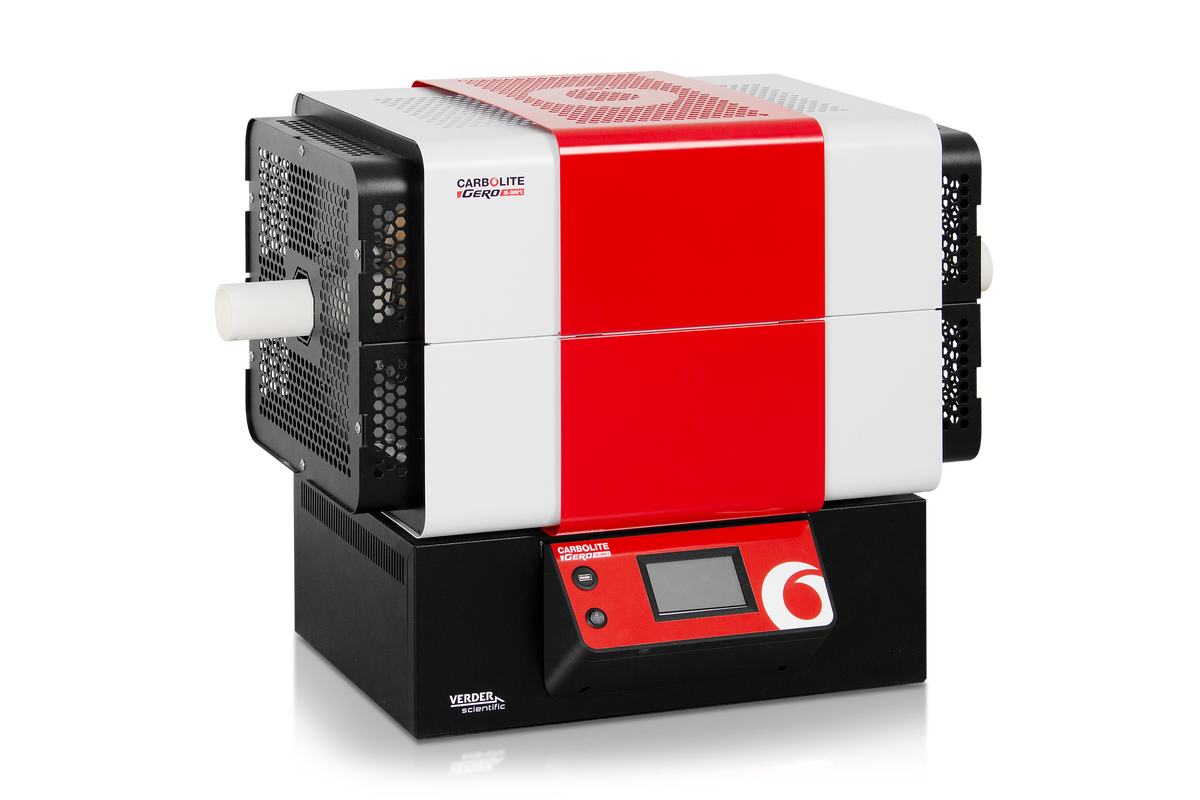

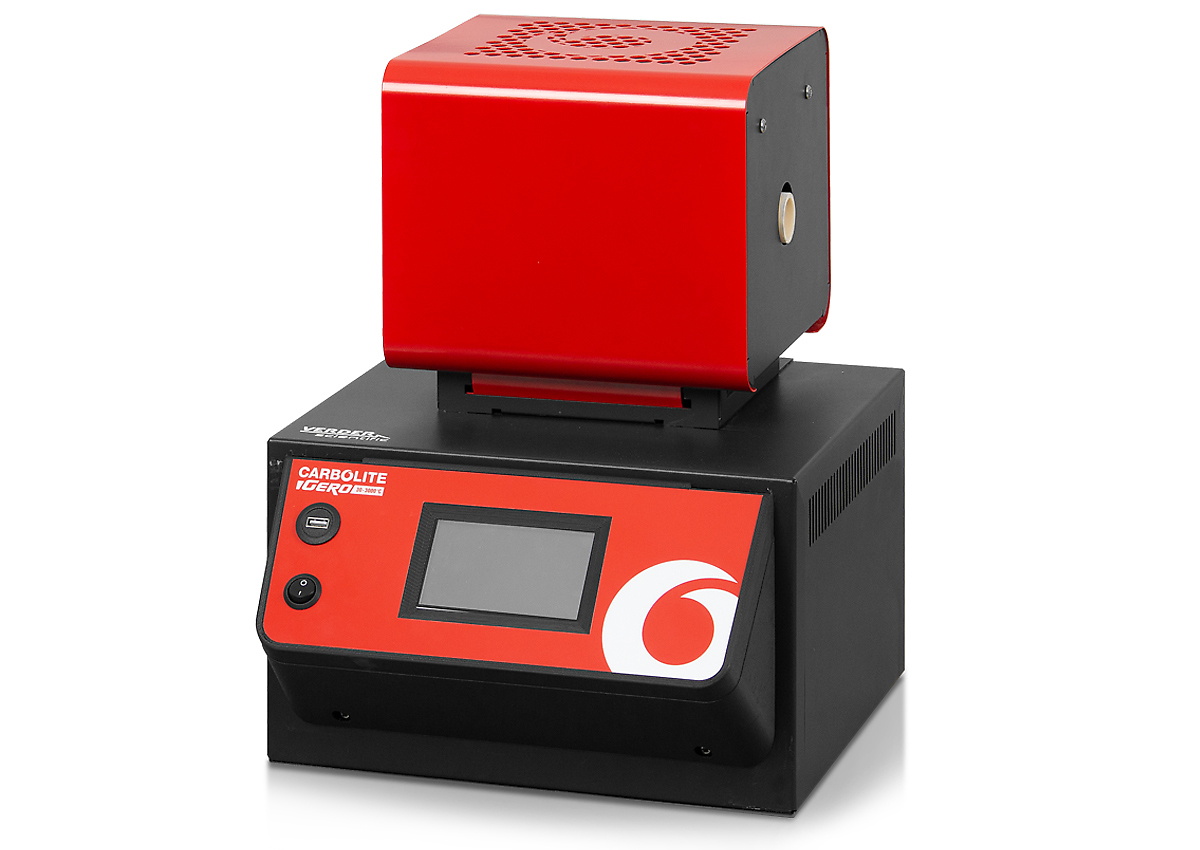

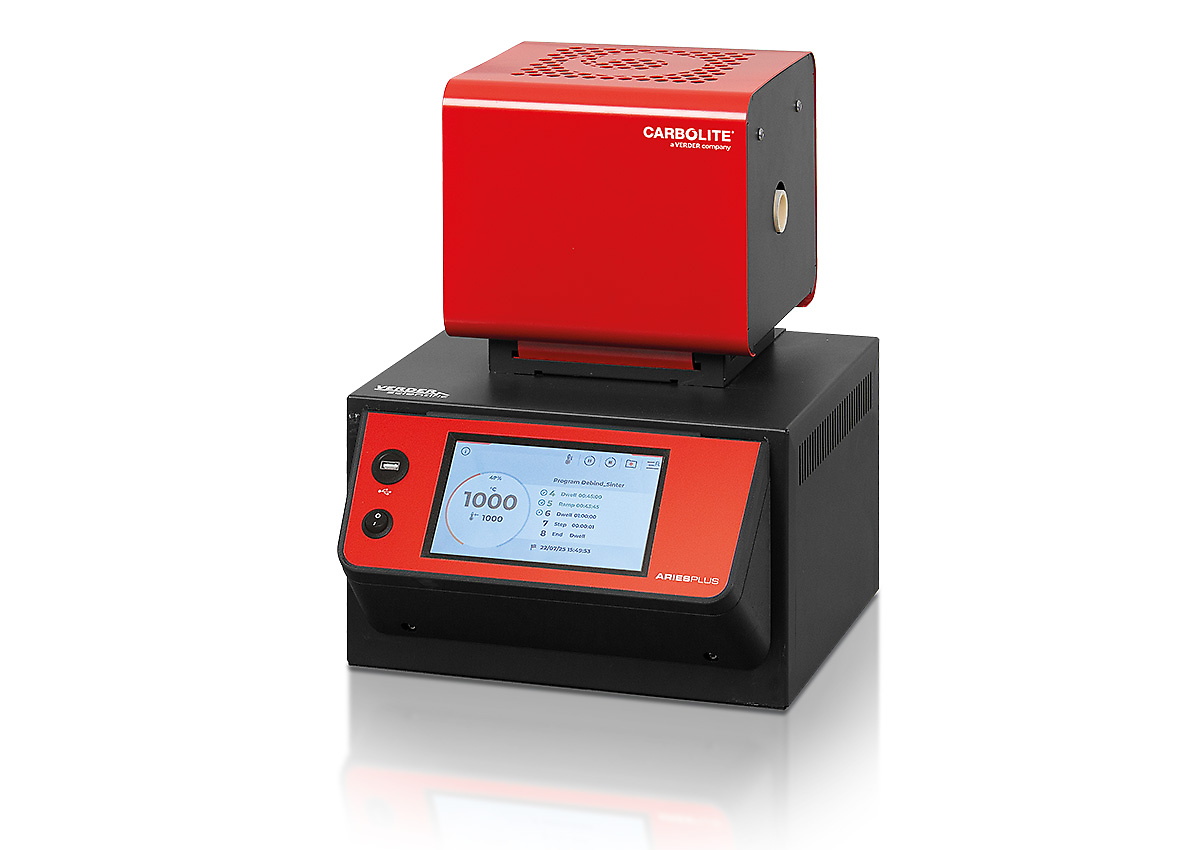

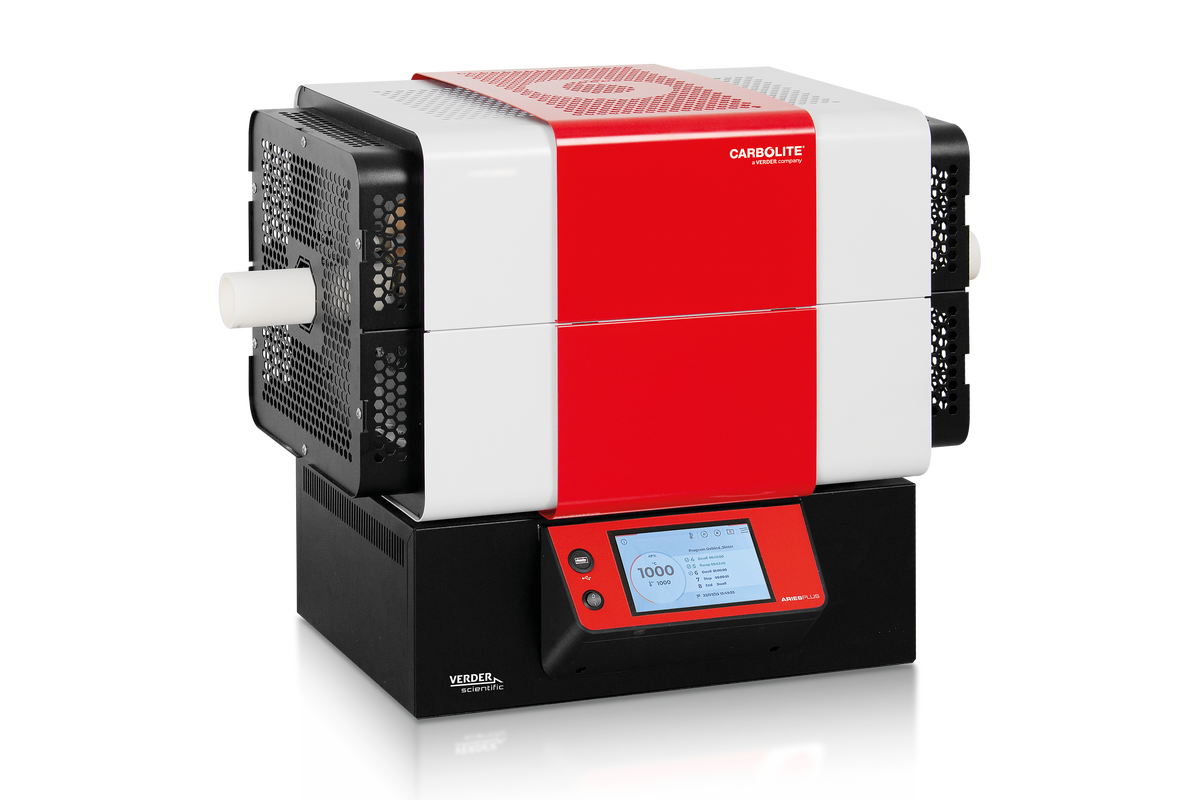

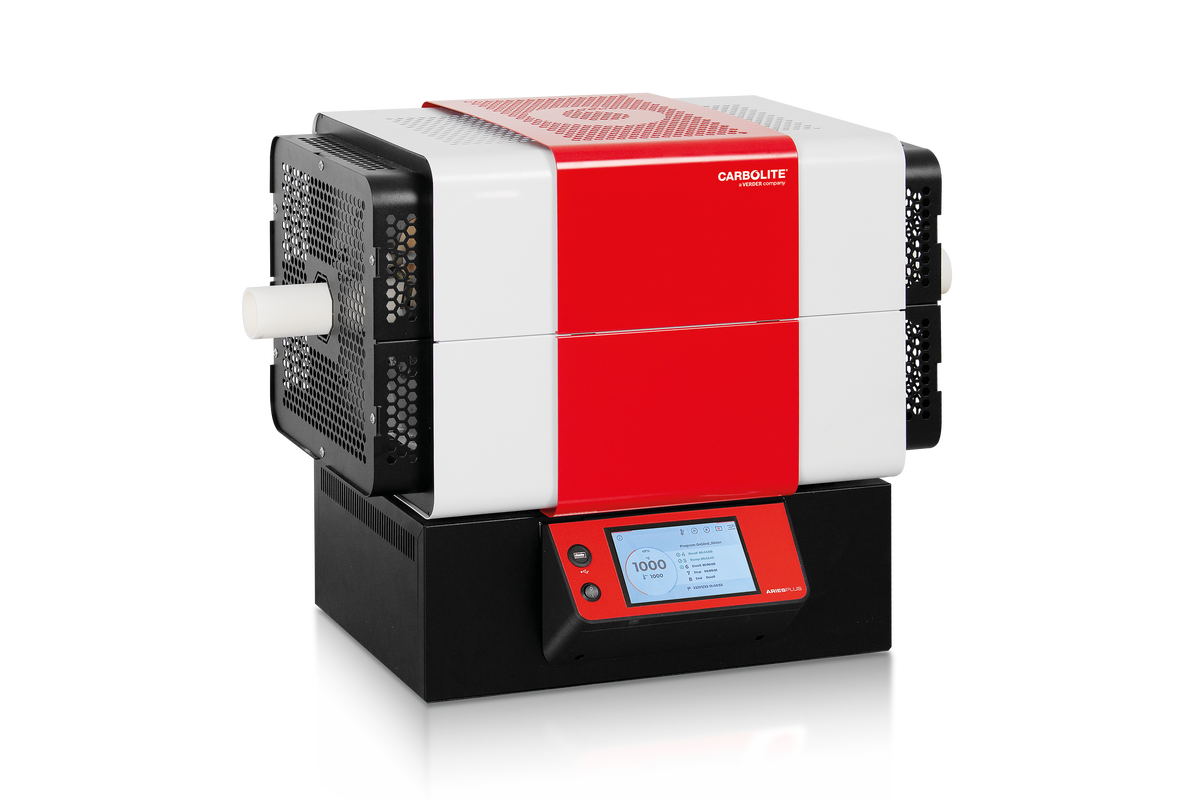

炉体安装在控制柜顶部

标准配置,加热长度可达600毫米

轻松转换为其他的安装方式

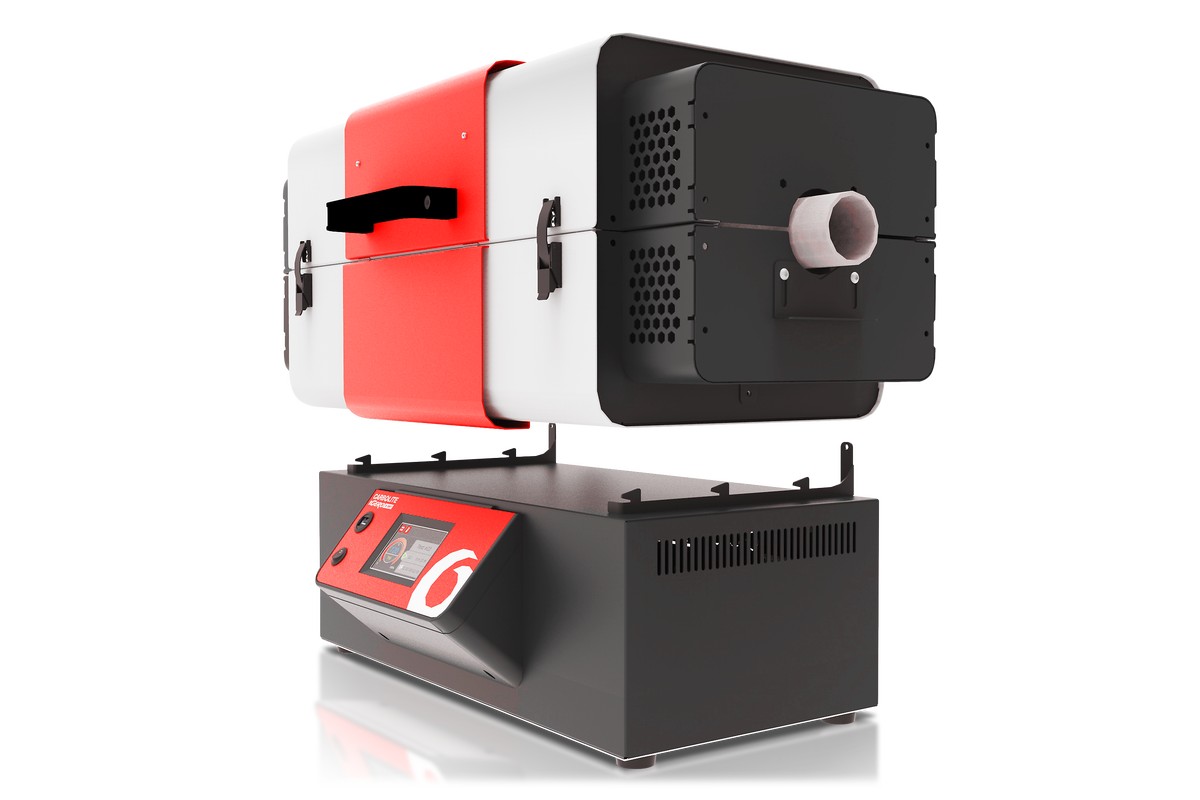

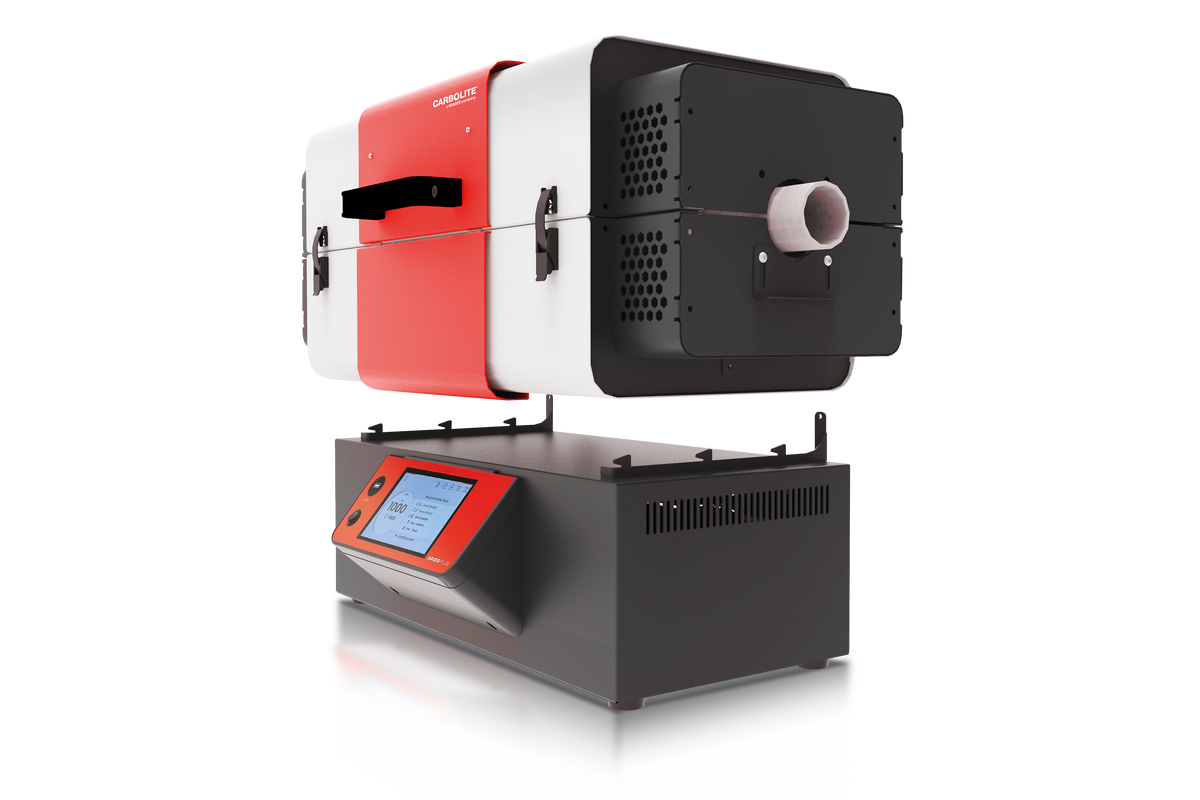

可拆卸式炉体

轻松转换为其他的安装方式

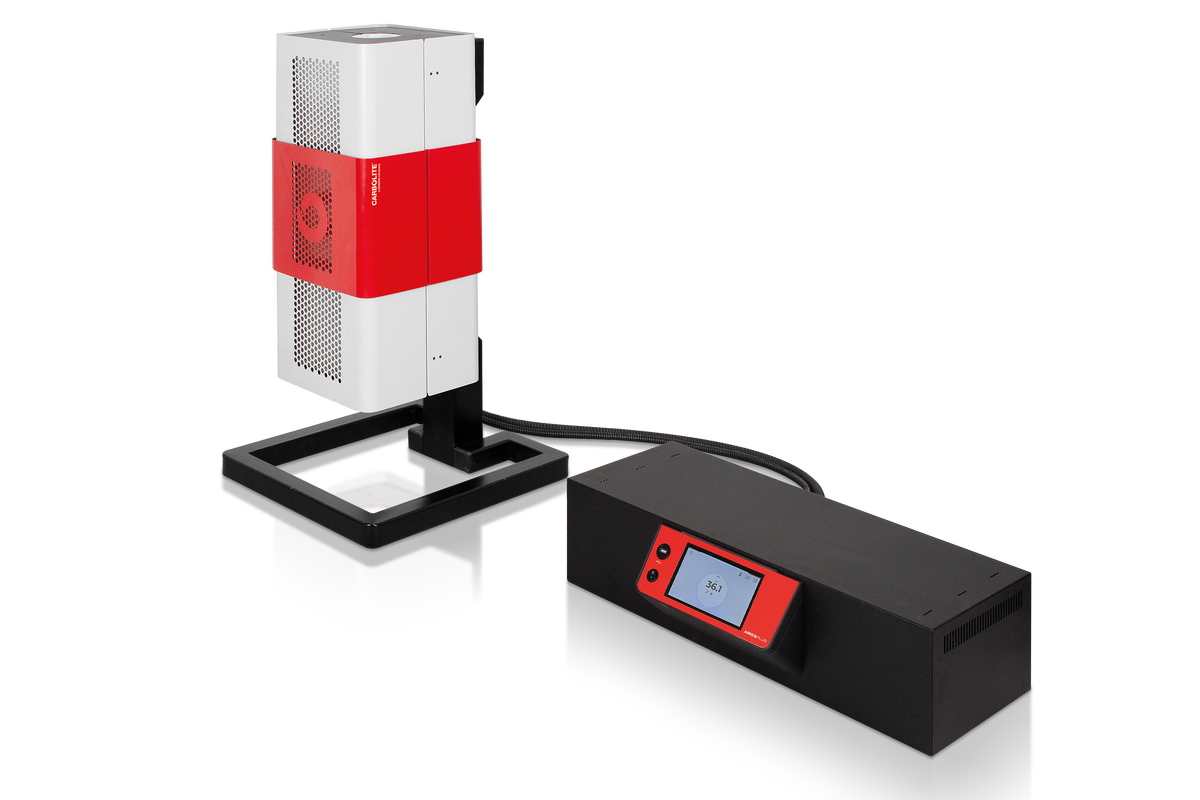

炉体和独立的控制柜

炉体和独立的控制柜

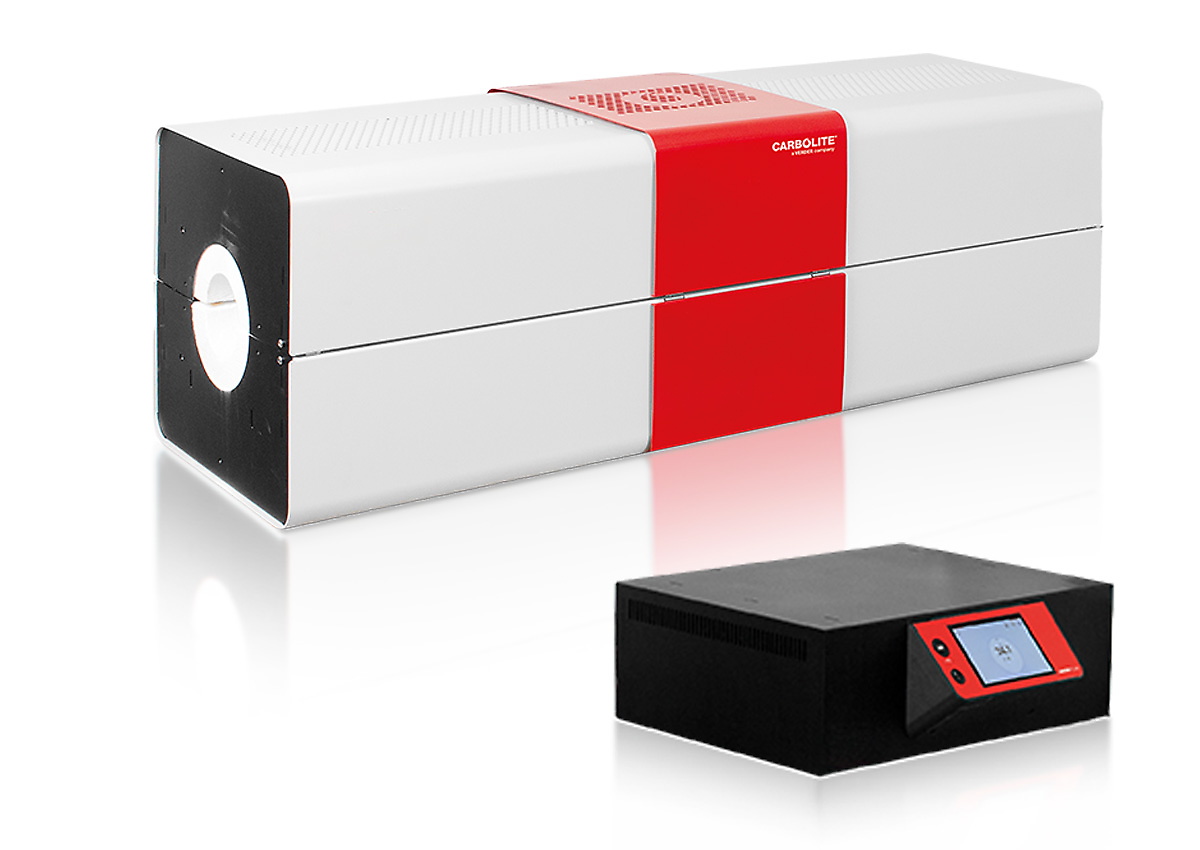

800毫米及以上加热长度的标准配置

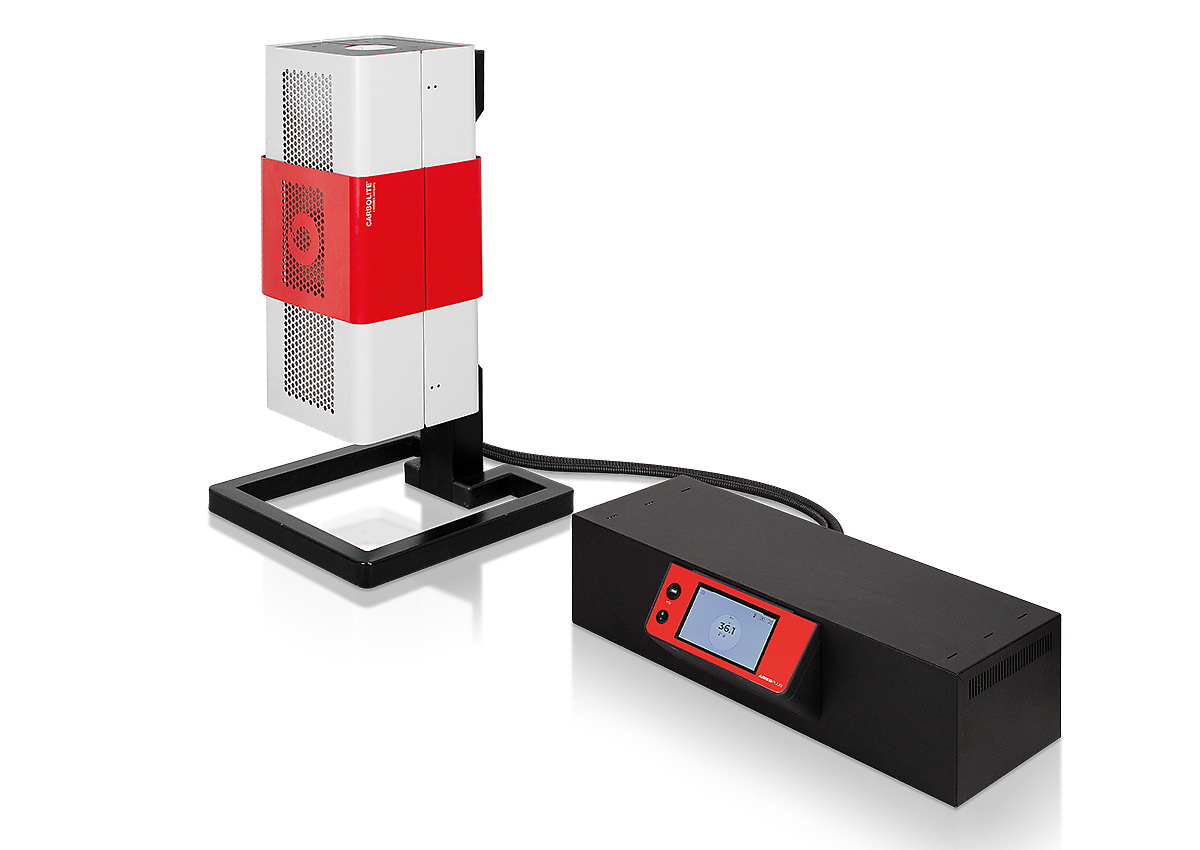

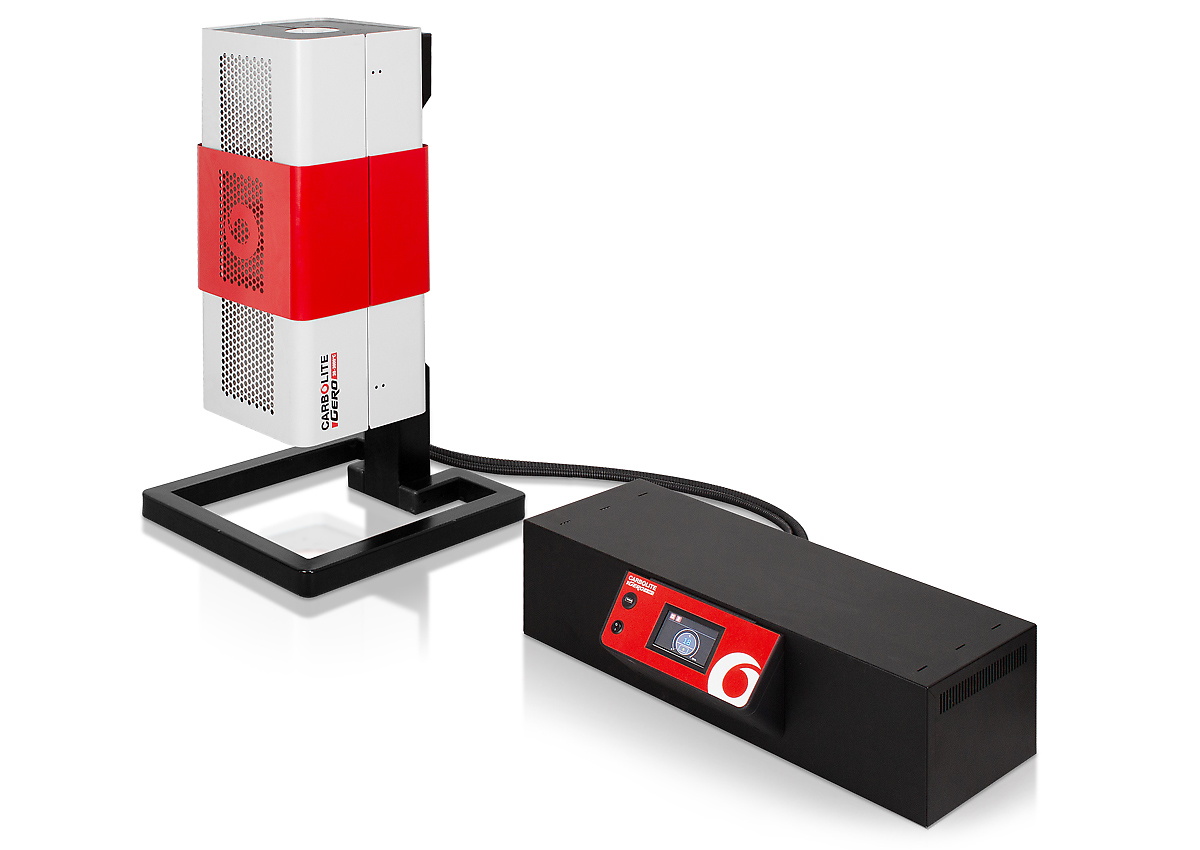

可选项:垂直立式支架

可选项:垂直立式支架

炉体的垂直安装支架

可选项:安装支架

可选项:安装支架

用于将炉体安装到客户的设备上

可选项:4 米电缆线

可选项:4 米电缆线

4 米延长线使炉体和控制柜之间的总长度达到 6 米(直径 125 毫米的炉型包括插头和插座)

TS 开合式管式炉系列 太棒了! 炉壳温度低

卡博莱特盖罗管式炉的设计考虑到了用户的安全。

坚固的结构和高品质的隔热材料确保外部机箱的温度比其他型号低得多。

这不仅有助于减轻操作者受伤的风险,而且减少了炉子的热量散发,确保了舒适的工作环境,同时也意味着在使用过程中浪费的能源更少。 当热浪袭来时,卡博莱特盖罗可以帮助你保持冷静的头脑!

多种工作管选项

多种工作管选项

多种管径,长度和材质可供选择。

陶瓷端塞和辐射屏蔽塞

陶瓷端塞和辐射屏蔽塞

防止热量流失,提高温度均匀性。

TF管式炉系列 技术参数

温区 最高温度(℃) Furnace Ø 加热长度 (mm) 加热时间(mins) 在空气中使用的管的长度(mm) 在气氛中使用的管的长度(mm) 尺寸: 外部 高 x 宽 x 深 (mm) 均温区长度+-5℃ 最大功率 (W) 重量 (kg)
TF1 11/32/150 1 1100 32 150 27 300 500 455 x 335 x 470 58 575 16
TF1 12/60/150 1 1200 60 150 40 430 600 575 x 485 x 480 93 750 31
TF1 12/60/300 1 1200 60 300 35 580 750 575 x 495 x 480 177 1500 37
TF1 12/60/450 1 1200 60 450 45 730 900 575 x 645 x 480 318 2000 49
TF1 12/60/600 1 1200 60 600 45 880 1050 575 x 795 x 480 474 2500 56
TF1 12/125/400 1 1200 125 400 88 750 1000 665 x 665 x 480 284 1860 71
TF1 12/125/600 1 1200 125 600 90 950 1200 665 x 865 x 575 456 2510 89
TF1 12/125/800 1 1200 125 800 85 1150 1400 445 x 1065 x 575* 635 3160 102
TF1 12/125/1000 1 1200 125 1000 80 1350 1600 445 x 1265 x 575* 847 3810 120
TF1 12/125/1200 1 1200 125 1200 82 1550 1800 445 x 1465 x 575* 969 4460 134
TF1 16/60/180 1 1600 60 180 -- 680 900 665 x 595 x 585 100 2500 43
TF1 16/60/300 1 1600 60 300 -- 800 1020 665 x 715 x 585 175 4000 51
TF1 16/100/450 1 1600 100 450 -- 1030 1250 790 x 940 x 705 320 6000 90
TF1 16/100/600 1 1600 100 600 -- 1180 1400 790 x 1090 x 705 425 7000 100
TF3 12/60/450 3 1200 60 450 55 730 900 575 x 645 x 480 340 2000 49
TF3 12/60/600 3 1200 60 600 55 880 1050 575 x 795 x 480 501 2500 56
TF3 12/125/600 3 1200 125 600 90 950 1200 665 x 865 x 575* 507 2510 89
TF3 12/125/800 3 1200 125 800 85 1150 1400 445 x 1065 x 575* 715 3160 102
TF3 12/125/1000 3 1200 125 1000 80 1350 1600 445 x 1265 x 575* 855 3810 120
TF3 12/125/1200 3 1200 125 1200 82 1550 1800 445 x 1465 x 575* 1055 4460 134
TF3 16/100/450 3 1600 100 450 -- 1030 1250 790 x 940 x 705 375 6800 90
TF3 16/100/600 3 1600 100 600 -- 1180 1400 790 x 1090 x 705 460 8000 100

保留技术变更和出错的权利
