石墨绝缘底载炉 - HTBL GR

HTBL底载式石墨炉有2200°C和3000°C两种可选。石墨炉有50，80或者200l的不同容积可选。 HTBl也非常方便装/卸样品，炉膛可以下降并露出,以方便样品任意方向放入炉内而无任何限制。另外样品热电偶可以放置于指定位置，也可以订购气氛盒。底座的移动是完全自动控制的，液动动力驱动，当炉膛移动到最低位置时，可以把炉膛手动外推90°C。 氮气，氩气和氢气可以单独或者混用，也可以使用其他气体。气氛环境轻微过压，分压压力在10到1000mbar之间，由气体流量决定。不可使用空气（氧气）。 气路系统由各种进气和控制装置组成，由真空泵进行真空操作，各个独立温度控制装置实现高温度均匀性。

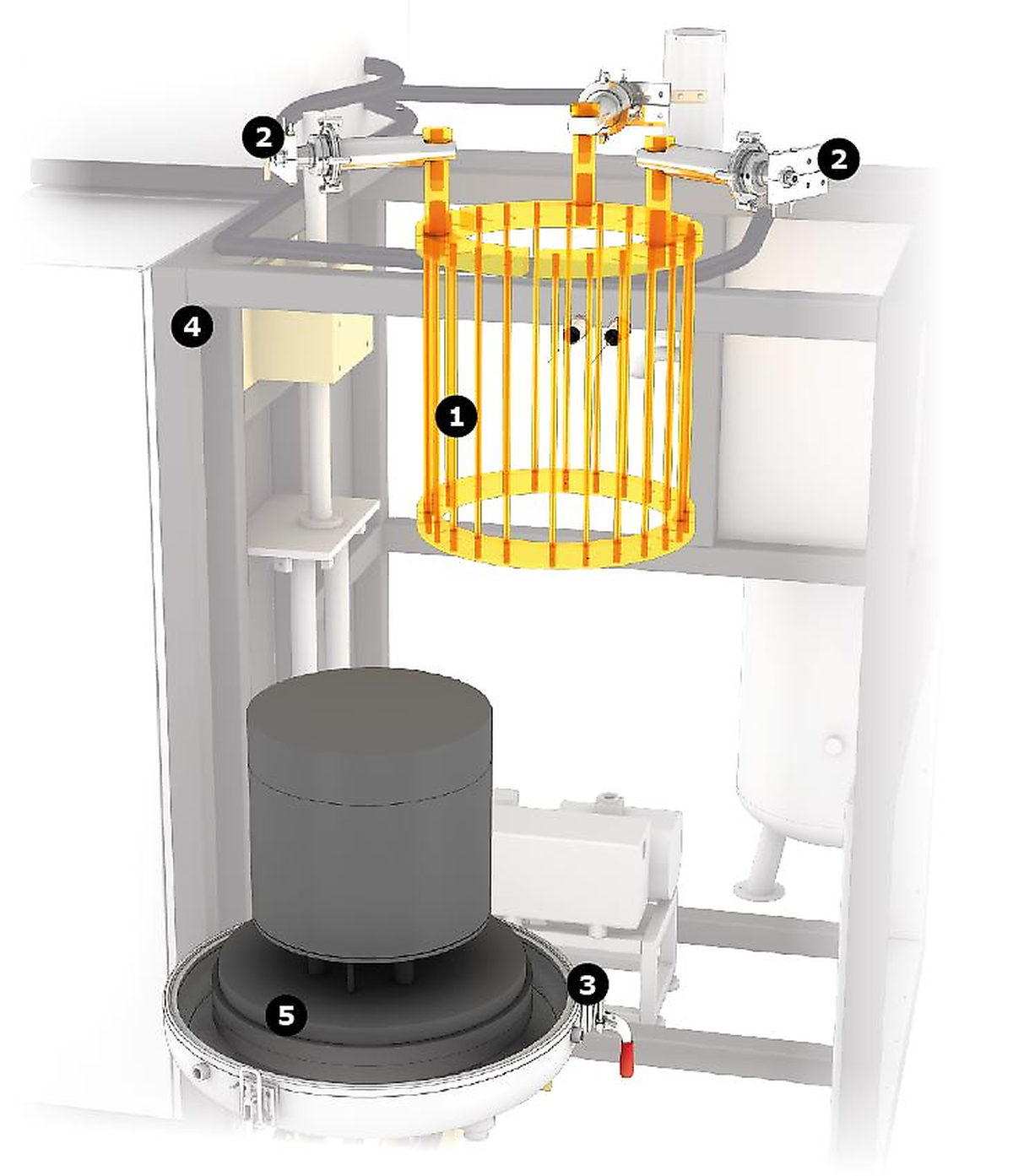

内部视图： 1、加热元件 2、水冷管路接入 3、底部锁紧装置 4、框架 5、底座 底载式石墨炉加热元件为石墨，炉壁上加热器由软件控制，有过温保护装置。加热棒沿着圆柱形的炉壁排列直到顶部。保温材料是石墨纤维，外面包有水冷隔热层。载/取样必须手动解开保险。 真空工作管需要手动放置/取出。炉膛的上下移动是全自动的，等到移动到最低位，底座可以往外移出90°。HTBL可以支持量产应用，石墨炉配有红外测温仪和可移动热电偶。高温石墨炉的结构可以根据客户要求定制，气氛盒也可以定制。请注意如果样品不能接触碳元素，那只能选择金属炉。
