钎焊炉 - V-L

VL垂直钎焊炉适用于非常低的负压操作应用，因此炉内可实现高纯度气氛环境。

VL是垂直钎焊炉。炉子是可以移动的，而且这个过程可以自动进行。在管式炉的内部，放置了一个石英容器，该容器是密封的，可以实现高真空操作环境。炉子有两种移动模式，炉子移动到顶部，石英管停留在原来位置，这种模式可以用于热处理过程后在真空，空气或惰性气体环境中快速冷却样品。另外一种移动模式可用于装样和卸样。石英容器自动与炉子连接，炉子和石英容器同时向上移动，可进方便装样。装样完成后，炉子向下移动，石英工作管被锁住，开始加热。

炉子的加热元件是铁铬铝线圈组成，保温材料是陶瓷纤维。热电偶控制温度。炉子最高工作温度限制来源于石英管的物理性能，真空下最高可达1050°C。石英管上面部分是封闭的，底部可打开，真空系统可以通过密封元件连接。可用空间的直径180mm，高300mm。由于只有大约2l加热容积，抽真空非常快。除此之外，石英管能提供非常干净的操作空间, 再加上快速冷却功能，所以该炉子的可用性非常强。

石英管可达高真空范围，最终真空度可高于5x10^-6mbar。通过各种定量和控制装置控制气氛，根据真空要求级别供应不同的真空泵工作站。

标准参数

高纯度气体的精确定义
最佳真空度
快速加热和制冷设计
专业的安全系统，处理可燃及有毒气体
全自动控制
可移动石英容器
数据记录，用于质量管理

应用实例

退火、铜焊、CIM、脱脂、脱气、干燥、MIM、热解、淬火、快速成型、烧结、焊接、升华、合成、回火

钎焊炉 - V-L 技术参数

真空钎焊炉是陶瓷纤维保温管式炉，加热元件为铁铬铝电阻丝。炉子的上部用陶瓷纤维塞盖紧，为三温区加热，由软件控制达到均温效果最优化。各温区炉温由铠装热电偶控制，并配有过温保护热电偶，最高加热温度为1050°C，是真空环境下石英管的最高耐受温度。石英管和基座之间有法兰密封件，金属防辐射板把热量反射至基座中心，地下连着真空泵系统和气路系统。基座至炉顶有300mm高度。因此，气流路径从上到下，出气口在下部真空法兰处，样品热电偶也可以从法兰处伸入石英管内。炉内温度会通过软件显示。炉子可以由触控面板上全自动控制。

钎焊炉 - V-L 范例

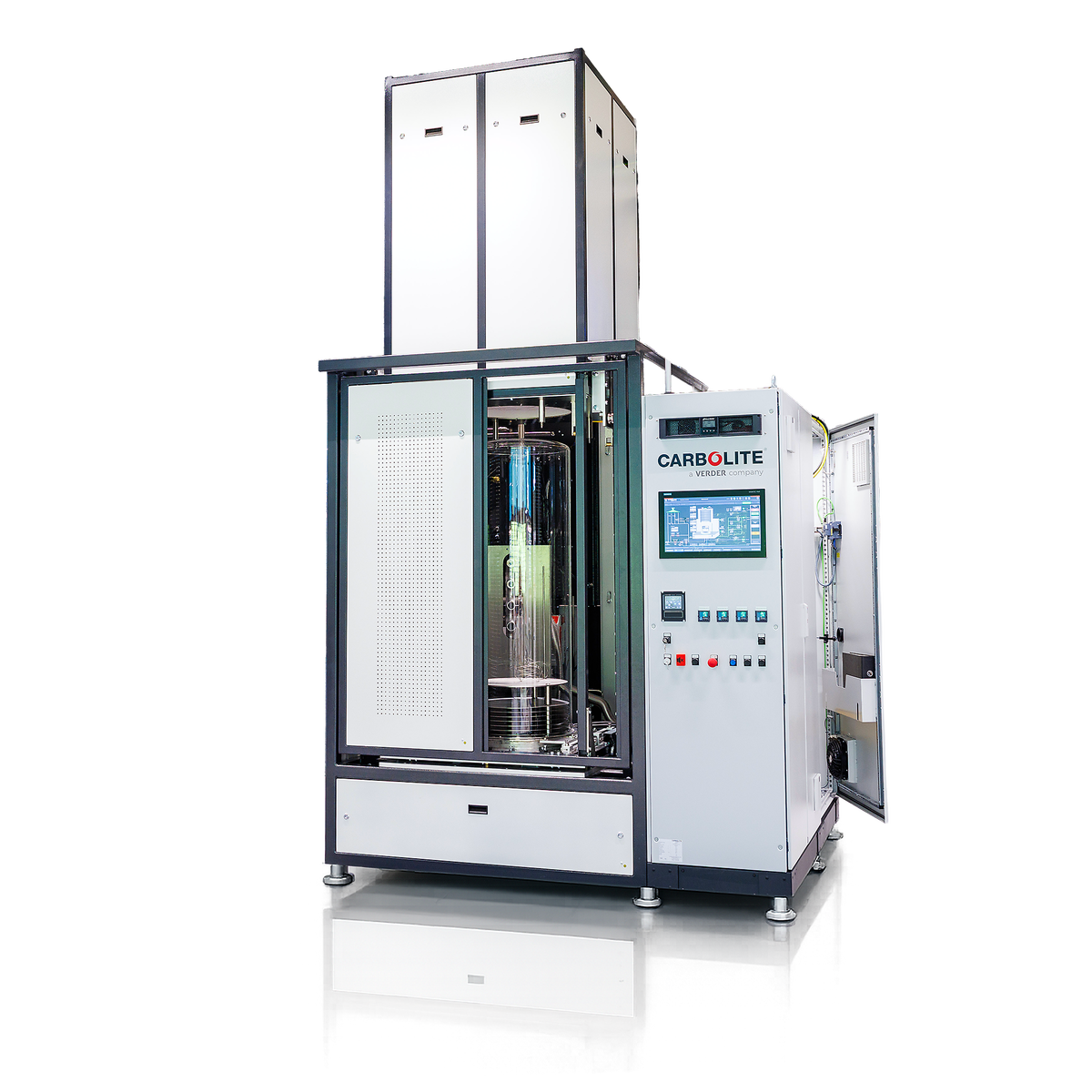

V-L 180-300/10-1G with quartz retort — 标准V-L 180-300 / 10钎焊炉在真空环境下保持较好的温度均匀性

_{保留技术变更和出错的权利}
